產品中心

25-1單排鏈輪

鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在電機輸出軸上；通過鏈條將動力傳遞給從動輪，一般主動鏈輪比從動鏈輪要小，可起到降速增扭的效果。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。

◎ 加工與處理工藝——采用先進的銑齒加工工藝，使齒形更精確。鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，齒形硬度達68－72HRA以上，
使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
◎ 產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。
◎ 25-1鏈輪適與25（04C）單排鏈條配合使用。

齒端規格

◎ 齒端硬化規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，以及SD類型的齒端部均實施硬化處理。

◎ 齒端無硬化處理規格

齒端不實施硬化處理。RS鏈輪大齒數范圍的齒端均為無硬化規格。

鏈輪的種類

* HB · HC為高強度傳動鏈HT，SUPER-H，Lambda高強度類型等H級別鏈條的多列用類型。

H級別鏈條多列類型的齒幅與標準類型不同。

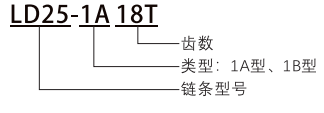

型號表示

傳動鏈輪的安裝要求和注意事項

安裝要求

◎ 正確選用鏈輪型號。
◎ 檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
◎ 按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
◎ 裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

使用時的注意事項

◎ 從動鏈輪應有張緊裝置。
◎ 鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
◎ 由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
◎ 要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

訂購鏈輪時的注意事項

當滾子鏈條和鏈輪型號都不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。

25-1 1/4"X1/8"

輪齒參數		mm
節距	P	6.35
齒厚	B1	2.79
滾子直徑	R	3.30

25-1 鏈條專用鏈輪

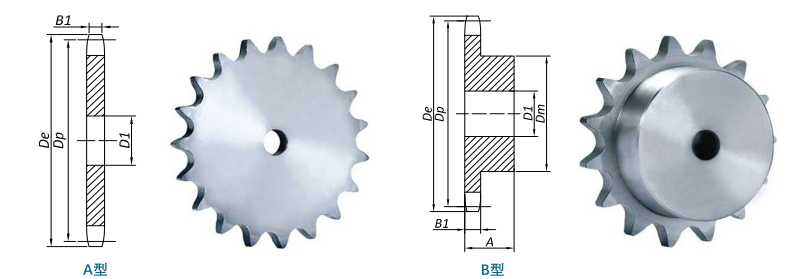

單排A型單排B型

齒數	外圓直徑	節距圓直徑	規格	類型	軸孔徑	參考重量	規格	類型	軸孔徑D1		輪轂		參考重量
Z	De	Dp			D1	參考重量			Min	Max.	直徑Dm	長度A	參考重量
Z	mm	mm			mm	kg			mm	mm	mm	mm	kg
9	21.26	18.57					LD25-1B 9T	1B	6.35	6.35	11.11	12.70	0.01
10	23.34	20.55					LD25-1B 10T	1B	6.35	6.35	12.70	12.70	0.01
11	25.45	22.54					LD25-1B 11T	1B	6.35	7.94	14.29	12.70	0.02
12	27.51	24.53					LD25-1B 12T	1B	6.35	9.53	15.88	12.70	0.03
13	29.64	26.53					LD25-1B 13T	1B	6.35	11.11	18.26	12.70	0.03
14	31.65	28.54					LD25-1B 14T	1B	6.35	14.29	20.64	12.70	0.04
15	33.68	30.54					LD25-1B 15T	1B	6.35	14.29	22.62	12.70	0.05
16	35.74	32.55					LD25-1B 16T	1B	6.35	14.29	24.61	12.70	0.05
17	37.77	34.56					LD25-1B 17T	1B	6.35	15.88	26.19	12.70	0.06
18	39.83	36.57	LD25-1A 18T	1A	6.35	0.02	LD25-1B 18T	1B	6.35	19.05	28.58	12.70	0.07
19	41.86	38.58	LD25-1A 19T	1A	6.35	0.02	LD25-1B 19T	1B	6.35	20.64	30.96	12.70	0.09
20	43.92	40.59	LD25-1A 20T	1A	6.35	0.02	LD25-1B 20T	1B	6.35	22.23	32.54	15.88	0.11
21	45.95	42.61	LD25-1A 21T	1A	9.53	0.02	LD25-1B 21T	1B	6.35	22.23	34.93	15.88	0.13
22	47.98	44.62	LD25-1A 22T	1A	9.53	0.03	LD25-1B 22T	1B	6.35	23.81	36.51	15.88	0.14
23	50.01	46.63	LD25-1A 23T	1A	9.53	0.03	LD25-1B 23T	1B	6.35	25.40	38.10	15.88	0.15
24	52.04	48.65	LD25-1A 24T	1A	9.53	0.04	LD25-1B 24T	1B	9.53	25.40	38.10	15.88	0.15
25	54.08	50.66	LD25-1A 25T	1A	9.53	0.04	LD25-1B 25T	1B	9.53	25.40	38.10	15.88	0.15
26	56.11	52.68	LD25-1A 26T	1A	9.53	0.04	LD25-1B 26T	1B	9.53	25.40	38.10	15.88	0.16
28	60.17	56.71	LD25-1A 28T	1A	9.53	0.05	LD25-1B 28T	1B	9.53	25.40	38.10	15.88	0.16
30	64.24	60.75	LD25-1A 30T	1A	9.53	0.05	LD25-1B 30T	1B	9.53	25.40	38.10	15.88	0.17
32	68.28	64.78	LD25-1A 32T	1A	9.53	0.06	LD25-1B 32T	1B	9.53	25.40	38.10	15.88	0.18
35	74.37	70.84	LD25-1A 35T	1A	9.53	0.07
36	76.40	72.86	LD25-1A 36T	1A	9.53	0.08	LD25-1B 36T	1B	9.53	25.40	38.10	19.05	0.23
40	84.51	80.93	LD25-1A 40T	1A	12.70	0.09	LD25-1B 40T	1B	12.70	34.93	50.80	19.05	0.24
42	88.54	84.97	LD25-1A 42T	1A	12.70	0.11
45	94.62	91.03	LD25-1A 45T	1A	12.70	0.11	LD25-1B 45T	1B	12.70	34.93	50.80	19.05	0.25
48	100.69	97.09	LD25-1A 48T	1A	12.70	0.15	LD25-1B 48T	1B	12.70	34.93	50.80	19.05	0.25
54	112.83	109.21	LD25-1A 54T	1A	12.70	0.17	LD25-1B 54T	1B	12.70	34.93	50.80	19.05	0.45
60	124.97	121.33	LD25-1A 60T	1A	12.70	0.24	LD25-1B 60T	1B	12.70	34.93	50.80	19.05	0.50
70	145.21	141.54					LD25-1B 70T	1B	12.70	34.93	50.80	19.05	0.57
72	149.25	145.58	LD25-1A 72T	1A	12.70	0.34	LD25-1B 72T	1B	12.70	34.93	50.80	19.05	0.59

注：1.表中列出的最大軸孔徑（即D1max）可容納標準鍵槽和鍵槽上的固定螺栓。孔徑值介于D1min-D1max之間的孔可能沒有鍵槽或者有淺鍵槽。

請根據一般機械設計確定孔徑大小。

2.關于標準規格上未實施齒頂硬化的品種，也可對其做齒頂硬化處理，如有需要，請特別注明或者聯系隆德技術人員。
