140-1單排鏈輪

鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在電機輸出軸上，通過鏈條將動力傳遞給從動輪，一般主動鏈輪比從動鏈輪要小，可起到降速增扭的效果。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。
◎ 加工與處理工藝——采用先進的銑齒加工工藝，使齒形更精確。鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，齒形硬度達68－72HRA以上，
使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
◎ 產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。
◎ 140-1鏈輪適與140（28A）單排鏈條配合使用。

齒端規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，以及SD類型的齒端部均實施硬化處理。◎ 齒端硬化規格

◎ 齒端無硬化處理規格

齒端不實施硬化處理。RS鏈輪大齒數范圍的齒端均為無硬化規格。

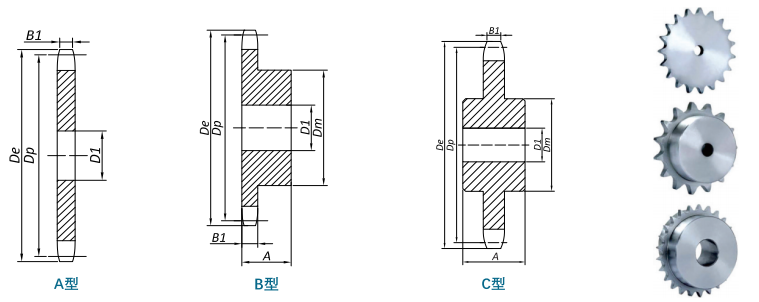

鏈輪的種類

* HB · HC為高強度傳動鏈HT，SUPER-H，Lambda高強度類型等H級別鏈條的多列用類型。

H級別鏈條多列類型的齒幅與標準類型不同。

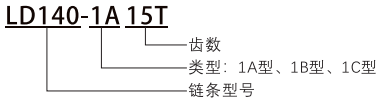

型號表示

◎ 正確選用鏈輪型號。安裝要求

◎ 檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
◎ 按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
◎ 裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

使用時的注意事項

◎ 從動鏈輪應有張緊裝置。
◎ 鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
◎ 由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
◎ 要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

訂購鏈輪時的注意事項

當滾子鏈條和鏈輪型號都不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。

140-1 1 3/4"X1"

輪齒參數		mm
節距	P	44.45
齒厚	B1	22.71
滾子直徑	R	25.40

140-1 鏈條用鏈輪

齒數	外圓直徑	節距圓直徑	規格	類型	軸孔徑	參考重量	規格	類型	軸孔徑D1		輪轂		參考重量
齒數	De	Dp			D1	參考重量			Min	Max.	直徑Dm	長度A	參考重量
Z	mm	mm			mm	kg			mm	mm	mm	mm	kg
11	178.05	157.77	LD140-1A 11T	1A	38.10	2.3	LD140-1B 11T	1B	38.10	69.85	107.95	57.15	5.13
12	192.53	171.74	LD140-1A 12T	1A	38.10	3.5	LD140-1B 12T	1B	38.10	76.20	114.30	57.15	5.99
13	207.01	185.74	LD140-1A 13T	1A	38.10	3.7	LD140-1B 13T	1B	38.10	90.49	134.94	60.33	8.57
14	221.49	199.76	LD140-1A 14T	1A	38.10	4.5	LD140-1B 14T	1B	38.10	95.25	139.70	60.33	9.25
15	235.71	213.79	LD140-1A 15T	1A	38.10	5.0	LD140-1B 15T	1B	38.10	107.95	158.75	60.33	11.39
16	250.19	227.84	LD140-1A 16T	1A	38.10	6.4	LD140-1B 16T	1B	38.10	107.95	158.75	63.50	12.66
17	264.41	241.91	LD140-1A 17T	1A	38.10	7.3	LD140-1B 17T	1B	38.10	107.95	158.75	63.50	13.52
18	278.89	255.98	LD140-1A 18T	1A	38.10	8.2	LD140-1B 18T	1B	38.10	107.95	158.75	63.50	14.52
19	293.12	270.06	LD140-1A 19T	1A	38.10	9.5	LD140-1B 19T	1B	38.10	107.95	158.75	63.50	15.47
20	307.34	284.14	LD140-1A 20T	1A	38.10	10.4	LD140-1B 20T	1B	38.10	107.95	158.75	63.50	16.33
21	321.56	298.24	LD140-1A 21T	1A	38.10	11.3	LD140-1B 21T	1B	38.10	107.95	158.75	63.50	17.55
22	335.79	312.34	LD140-1A 22T	1A	38.10	12.7	LD140-1B 22T	1B	38.10	107.95	158.75	63.50	18.42
23	350.01	326.44	LD140-1A 23T	1A	38.10	13.6	LD140-1B 23T	1B	38.10	107.95	158.75	63.50	19.10
24	364.24	340.54	LD140-1A 24T	1A	38.10	15.0	LD140-1B 24T	1B	38.10	107.95	158.75	63.50	20.96
25	378.46	354.65	LD140-1A 25T	1A	38.10	15.4	LD140-1B 25T	1B	38.10	107.95	158.75	63.50	21.68
26	392.68	368.77	LD140-1A 26T	1A	38.10	17.7	LD140-1B 26T	1B	38.10	107.95	158.75	76.20	25.95
27	406.91	382.88	LD140-1A 27T	1A	38.10	18.6	LD140-1B 27T	1B	38.10	107.95	158.75	76.20	26.54
28	421.13	397.00	LD140-1A 28T	1A	38.10	20.4	LD140-1B 28T	1B	38.10	107.95	158.75	76.20	28.21
30	449.58	425.24	LD140-1A 30T	1A	38.10	23.6	LD140-1B 30T	1B	38.10	107.95	158.75	76.20	31.66
31	463.80	439.37	LD140-1A 31T	1A	38.10	25.4
32	478.03	453.49	LD140-1A 32T	1A	38.10	27.2	LD140-1B 32T	1B	38.10	107.95	158.75	76.20	34.61
35	520.45	495.88	LD140-1A 35T	1A	38.10	33.1	LD140-1C 35T	1C	38.10	133.35	177.80	101.60	48.99
36	534.67	510.01	LD140-1A 36T	1A	38.10	34.9
40	591.57	566.54	LD140-1A 40T	1A	38.10	42.2	LD140-1C 40T	1C	38.10	133.35	177.80	101.60	54.89
45	662.43	637.22	LD140-1A 45T	1A	38.10	59.4	LD140-1C 45T	1C	38.10	133.35	177.80	101.60	64.41
48	704.85	679.63	LD140-1A 48T	1A	38.10	60.8	LD140-1C 48T	1C	38.10	133.35	177.80	101.60	68.04
54	789.94	764.47	LD140-1A 54T	1A	38.10	78.5	LD140-1C 54T	1C	38.10	133.35	177.80	101.60	80.29
60	874.78	849.32	LD140-1A 60T	1A	38.10	99.3	LD140-1C 60T	1C	38.10	133.35	177.80	127.00	99.79
70	1016.51	990.75	LD140-1A 70T	1A	38.10	132.5	LD140-1C 70T	1C	38.10	136.53	190.50	127.00	127.92
80	1132.59	1132.20	LD140-1A 80T	1A	38.10	182.3	LD140-1C 80T	1C	38.10	136.53	190.50	127.00	150.14

注：1.表中列出的最大軸孔徑（即D1max）可容納標準鍵槽和鍵槽上的固定螺栓?？讖街到橛贒1min-D1max之間的孔可能沒有鍵槽或者有淺鍵槽。

請根據一般機械設計確定孔徑大小。

2.關于標準規格上未實施齒頂硬化的品種，也可對其做齒頂硬化處理，如有需要，請特別注明或者聯系隆德技術人員。
