產品中心

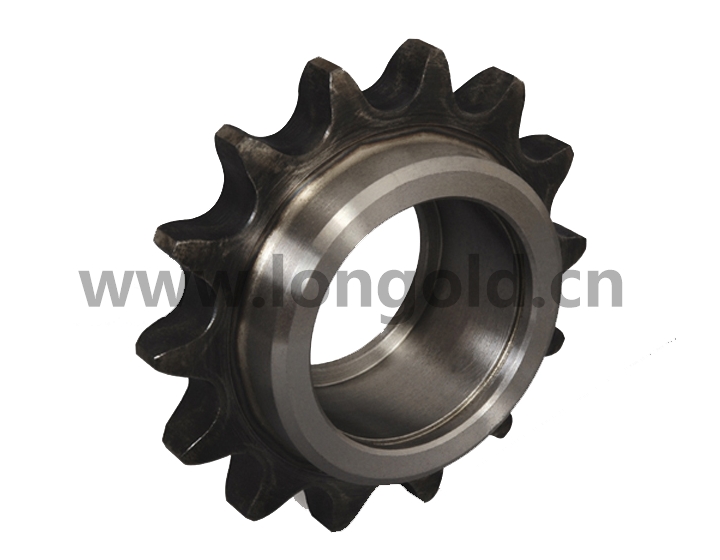

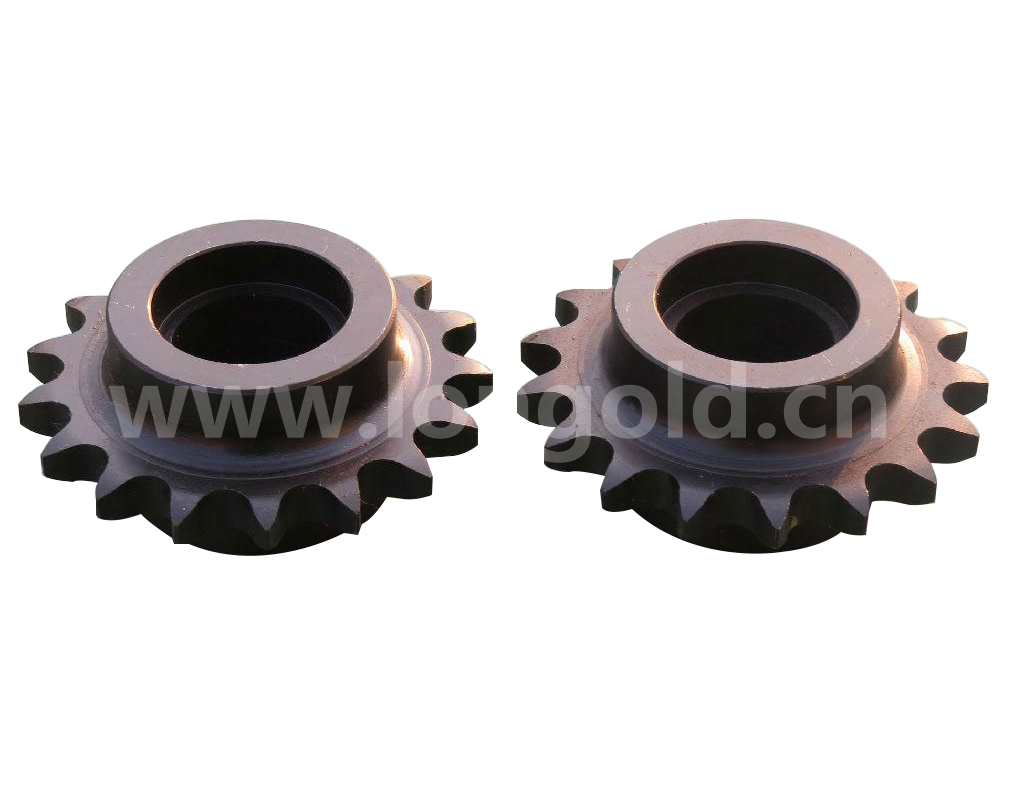

180-1單排鏈輪

鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在電機輸出軸上，通過鏈條將動力傳遞給從動輪，一般主動鏈輪比從動鏈輪要小，可起到降速增扭的效果。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。
◎ 加工與處理工藝——采用先進的銑齒加工工藝，使齒形更精確。鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，齒形硬度達68－72HRA以上，
使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
◎ 產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。
◎ 180-1鏈輪適與180（36A）單排鏈條配合使用。

齒端規格

◎ 齒端硬化規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，以及SD類型的齒端部均實施硬化處理。

◎ 齒端無硬化處理規格

齒端不實施硬化處理。RS鏈輪大齒數范圍的齒端均為無硬化規格。

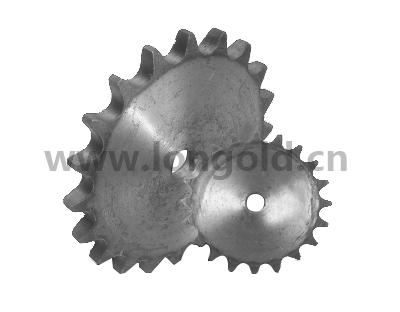

鏈輪的種類

* HB · HC為高強度傳動鏈HT，SUPER-H，Lambda高強度類型等H級別鏈條的多列用類型。

H級別鏈條多列類型的齒幅與標準類型不同。

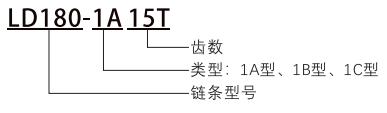

型號表示

傳動鏈輪的安裝要求和注意事項

安裝要求

◎ 正確選用鏈輪型號。
◎ 檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
◎ 按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
◎ 裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

使用時的注意事項

◎ 從動鏈輪應有張緊裝置。
◎ 鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
◎ 由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
◎ 要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

180-1 2 1/2"X1 13/32"

輪齒參數		mm
節距	P	57.15
齒厚	B1	33.04
滾子直徑	R	35.71

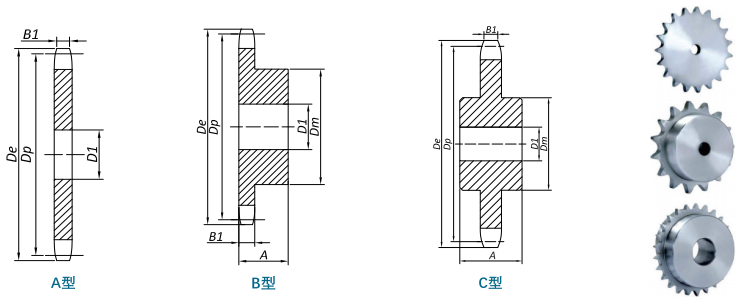

57.15mm節距鏈條用鏈輪 180-1

齒數	外圓直徑	節距圓直徑	規格	類型	軸孔徑	參考重量	規格	類型	軸孔徑D1		輪轂		參考重量
齒數	De	Dp			D1	參考重量			Min	Max.	直徑Dm	長度A	參考重量
Z	mm	mm			mm	kg			mm	mm	mm	mm	kg
11	228.85	202.85	LD180-1A 11	1A	38.10	6.4	LD180-1B 11	1B	38.10	92.08	139.70	76.20	13.2
12	247.65	220.81	LD180-1A 12	1A	38.10	7.3	LD180-1B 12	1B	38.10	101.60	152.40	76.20	14.5
13	266.19	238.81	LD180-1A 13	1A	38.10	9.1	LD180-1B 13	1B	38.10	117.48	171.45	79.38	18.1
14	284.73	256.83	LD180-1A 14	1A	38.10	10.9	LD180-1B 14	1B	38.10	133.35	177.80	79.38	20.0
15	303.02	274.88	LD180-1A 15	1A	38.10	12.7	LD180-1B 15	1B	38.10	133.35	177.80	79.38	21.8
16	321.56	292.94	LD180-1A 16	1A	38.10	14.5	LD180-1B 16	1B	38.10	133.35	177.80	79.38	23.6
17	340.11	311.02	LD180-1A 17	1A	38.10	16.8	LD180-1B 17	1B	38.10	133.35	177.80	79.38	26.3
18	358.39	329.11	LD180-1A 18	1A	38.10	19.5	LD180-1B 18	1B	38.10	133.35	177.80	79.38	28.6
19	376.68	347.22	LD180-1A 19	1A	38.10	21.3	LD180-1B 19	1B	38.10	136.53	190.50	85.73	33.6
20	395.22	365.33	LD180-1A 20	1A	38.10	24.0	LD180-1B 20	1B	38.10	136.53	190.50	85.73	36.7
21	413.51	383.45	LD180-1A 21	1A	38.10	25.9	LD180-1B 21	1B	38.10	136.53	190.50	85.73	37.6
22	431.80	401.57	LD180-1A 22	1A	38.10	28.1	LD180-1B 22	1B	38.10	136.53	190.50	85.73	41.7
23	450.09	419.71	LD180-1A 23	1A	38.10	31.3	LD180-1B 23	1B	38.10	136.53	190.50	85.73	44.9
24	468.38	437.84	LD180-1A 24	1A	38.10	34.9	LD180-1B 24	1B	38.10	136.53	190.50	85.73	47.6
25	486.66	455.98	LD180-1A 25	1A	38.10	38.1	LD180-1B 25	1B	38.10	136.53	190.50	85.73	51.3
28	541.53	510.43	LD180-1A 28	1A	38.10	47.2	LD180-1B 28	1B	38.10	139.70	203.20	88.90	61.2
30	578.10	546.74	LD180-1A 30	1A	38.10	54.4	LD180-1C 30	1C	38.10	146.05	215.90	111.13	81.6
35	669.29	637.56	LD180-1A 35	1A	38.10	78.0	LD180-1C 35	1C	38.10	146.05	215.90	111.13	100.7
40	760.48	728.41	LD180-1A 40	1A	38.10	103.9	LD180-1C 40	1C	38.10	146.05	215.90	111.13	122.5
45	851.66	819.28	LD180-1A 45	1A	38.10	128.8	LD180-1C 45	1C	38.10	152.40	228.60	127.00	142.9
54	1015.49	982.89	LD180-1A 54	1A	38.10	190.5	LD180-1C 54	1C	38.10	152.40	228.60	127.00	216.4
60	1124.71	1091.98	LD180-1A 60	1A	38.10	229.1	LD180-1C 60	1C	38.10	165.10	241.30	136.53	221.8

注：1.表中列出的最大軸孔徑（即D1max）可容納標準鍵槽和鍵槽上的固定螺栓。孔徑值介于D1min-D1max之間的孔可能沒有鍵槽或者有淺鍵槽。

請根據一般機械設計確定孔徑大小。

2.關于標準規格上未實施齒頂硬化的品種，也可對其做齒頂硬化處理，如有需要，請特別注明或者聯系隆德技術人員。
