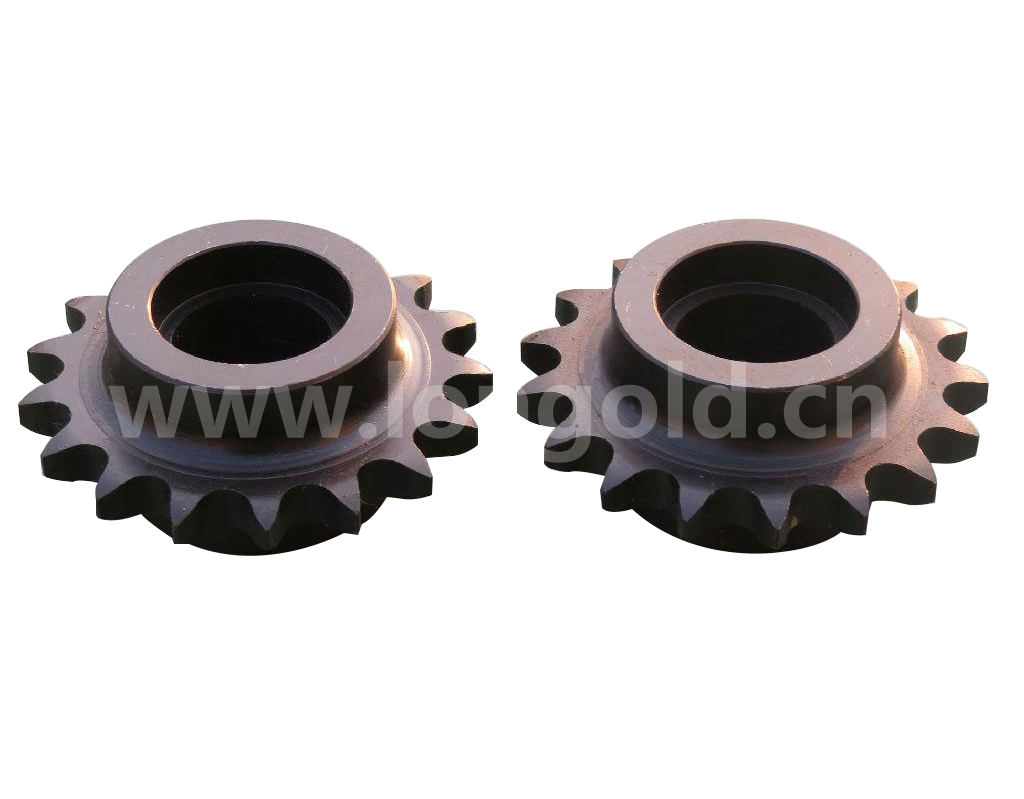

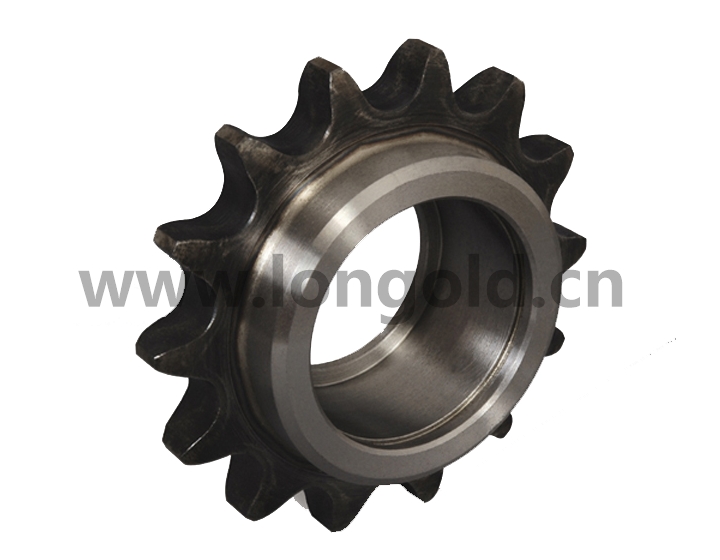

200-1單排鏈輪

鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在電機輸出軸上，通過鏈條將動力傳遞給從動輪，一般主動鏈輪比從動鏈輪要小，可起到降速增扭的效果。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。
◎ 加工與處理工藝——采用先進的銑齒加工工藝，使齒形更精確。鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，齒形硬度達68－72HRA以上，
使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
◎ 產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。
◎ 200-2/3鏈輪適與200（40A）雙排/三排鏈條配合使用。

齒端規格

◎ 齒端硬化規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，以及SD類型的齒端部均實施硬化處理。

◎ 齒端無硬化處理規格

齒端不實施硬化處理。RS鏈輪大齒數范圍的齒端均為無硬化規格。

鏈輪的種類

* HB · HC為高強度傳動鏈HT，SUPER-H，Lambda高強度類型等H級別鏈條的多列用類型。

H級別鏈條多列類型的齒幅與標準類型不同。

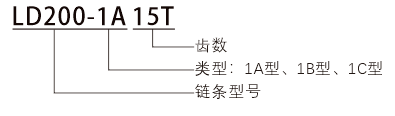

型號表示

傳動鏈輪的安裝要求和注意事項

◎ 正確選用鏈輪型號。安裝要求

◎ 檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
◎ 按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
◎ 裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

使用時的注意事項

◎ 從動鏈輪應有張緊裝置。
◎ 鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
◎ 由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
◎ 要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

200-1 2 1/2"X1 1/2"

輪齒參數		mm
節距	P	63.50
齒厚	B1	35.28
滾子直徑	R	39.67

63.5mm節距鏈條用鏈輪 200-1

齒數	外圓直徑	節距圓直徑	規格	類型	軸孔徑	參考重量	規格	類型	軸孔徑D1		輪轂		參考重量
齒數	De	Dp			D1	參考重量			Min	Max.	直徑Dm	長度A	參考重量
Z	mm	mm			mm	kg			mm	mm	mm	mm	kg
10	233.68	205.49	LD200-1A 10T	1A	38.10	7.3	LD200-1B 10T	1B	38.10	95.25	139.70	76.20	11.79
11	254.51	225.39	LD200-1A 11T	1A	38.10	9.1	LD200-1B 11T	1B	38.10	101.60	152.40	76.20	14.97
12	275.08	245.35	LD200-1A 12T	1A	38.10	10.9	LD200-1B 12T	1B	38.10	114.30	165.10	76.20	16.78
13	295.66	265.34	LD200-1A 13T	1A	38.10	13.6	LD200-1B 13T	1B	38.10	133.35	177.80	76.20	20.87
14	316.48	285.37	LD200-1A 14T	1A	38.10	14.5	LD200-1B 14T	1B	38.10	136.53	190.50	88.90	26.76
15	336.80	305.42	LD200-1A 15T	1A	38.10	18.1	LD200-1B 15T	1B	38.10	136.53	190.50	88.90	29.03
16	357.38	325.49	LD200-1A 16T	1A	38.10	20.9	LD200-1B 16T	1B	38.10	136.53	190.50	88.90	32.66
17	377.70	345.58	LD200-1A 17T	1A	38.10	23.1	LD200-1B 17T	1B	38.10	136.53	190.50	88.90	34.47
18	398.27	365.68	LD200-1A 18T	1A	38.10	25.9	LD200-1B 18T	1B	38.10	136.53	190.50	88.90	38.10
19	418.59	385.80	LD200-1A 19T	1A	38.10	29.5	LD200-1B 19T	1B	38.10	136.53	190.50	88.90	41.28
20	439.17	405.92	LD200-1A 20T	1A	38.10	32.7	LD200-1B 20T	1B	38.10	136.53	190.50	88.90	44.45
21	459.49	426.05	LD200-1A 21T	1A	38.10	37.2	LD200-1B 21T	1B	38.10	136.53	190.50	88.90	48.08
22	479.81	446.19	LD200-1A 22T	1A	38.10	39.9	LD200-1B 22T	1B	38.10	146.05	215.90	101.60	59.42
23	500.13	466.34	LD200-1A 23T	1A	38.10	43.1	LD200-1B 23T	1B	38.10	146.05	215.90	101.60	61.69
24	520.45	486.49	LD200-1A 24T	1A	38.10	47.6	LD200-1B 24T	1B	38.10	146.05	215.90	101.60	64.41
25	540.77	506.65	LD200-1A 25T	1A	38.10	51.3	LD200-1B 25T	1B	38.10	146.05	215.90	101.60	69.40
26	561.09	526.81	LD200-1A 26T	1A	38.10	56.2	LD200-1C 26T	1C	38.10	146.05	215.90	114.30	80.74
28	601.73	567.14	LD200-1A 28T	1A	38.10	65.3	LD200-1C 28T	1C	38.10	146.05	215.90	114.30	88.45
30	642.37	607.49	LD200-1A 30T	1A	38.10	75.8	LD200-1C 30T	1C	38.10	146.05	215.90	114.30	96.16
32	682.75	647.85	LD200-1A 32T	1A	38.10	88.5	LD200-1C 32T	1C	38.10	146.05	215.90	114.30	99.79
35	743.71	708.39	LD200-1A 35T	1A	38.10	103.0	LD200-1C 35T	1C	38.10	146.05	215.90	114.30	115.21
40	845.06	809.34	LD200-1A 40T	1A	38.10	136.5	LD200-1C 40T	1C	38.10	152.40	228.60	127.00	145.15
45	946.15	910.31	LD200-1A 45T	1A	38.10	176.9	LD200-1C 45T	1C	38.10	152.40	228.60	127.00	165.11
54	1128.27	1092.10	LD200-1A 54T	1A	38.10	251.7	LD200-1C 54T	1C	38.10	165.10	241.30	139.70	232.24
60	1249.68	1213.31	LD200-1A 60T	1A	38.10	313.9	LD200-1C 60T	1C	38.10	165.10	241.30	139.70	296.65

注：1.表中列出的最大軸孔徑（即D1max）可容納標準鍵槽和鍵槽上的固定螺栓。孔徑值介于D1min-D1max之間的孔可能沒有鍵槽或者有淺鍵槽。

請根據一般機械設計確定孔徑大小。

2.關于標準規格上未實施齒頂硬化的品種，也可對其做齒頂硬化處理，如有需要，請?zhí)貏e注明或者聯系隆德技術人員。
