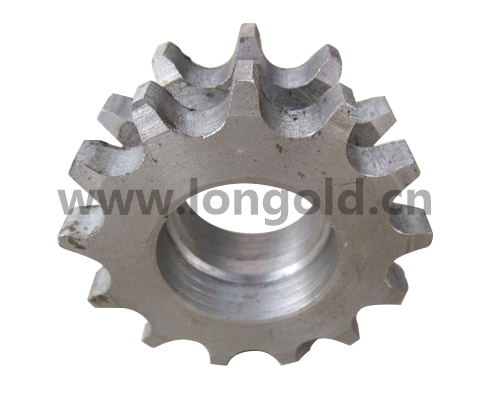

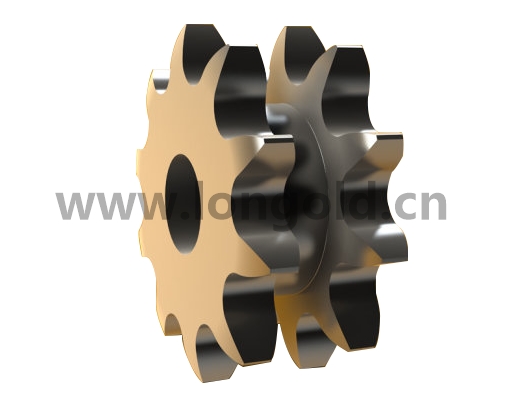

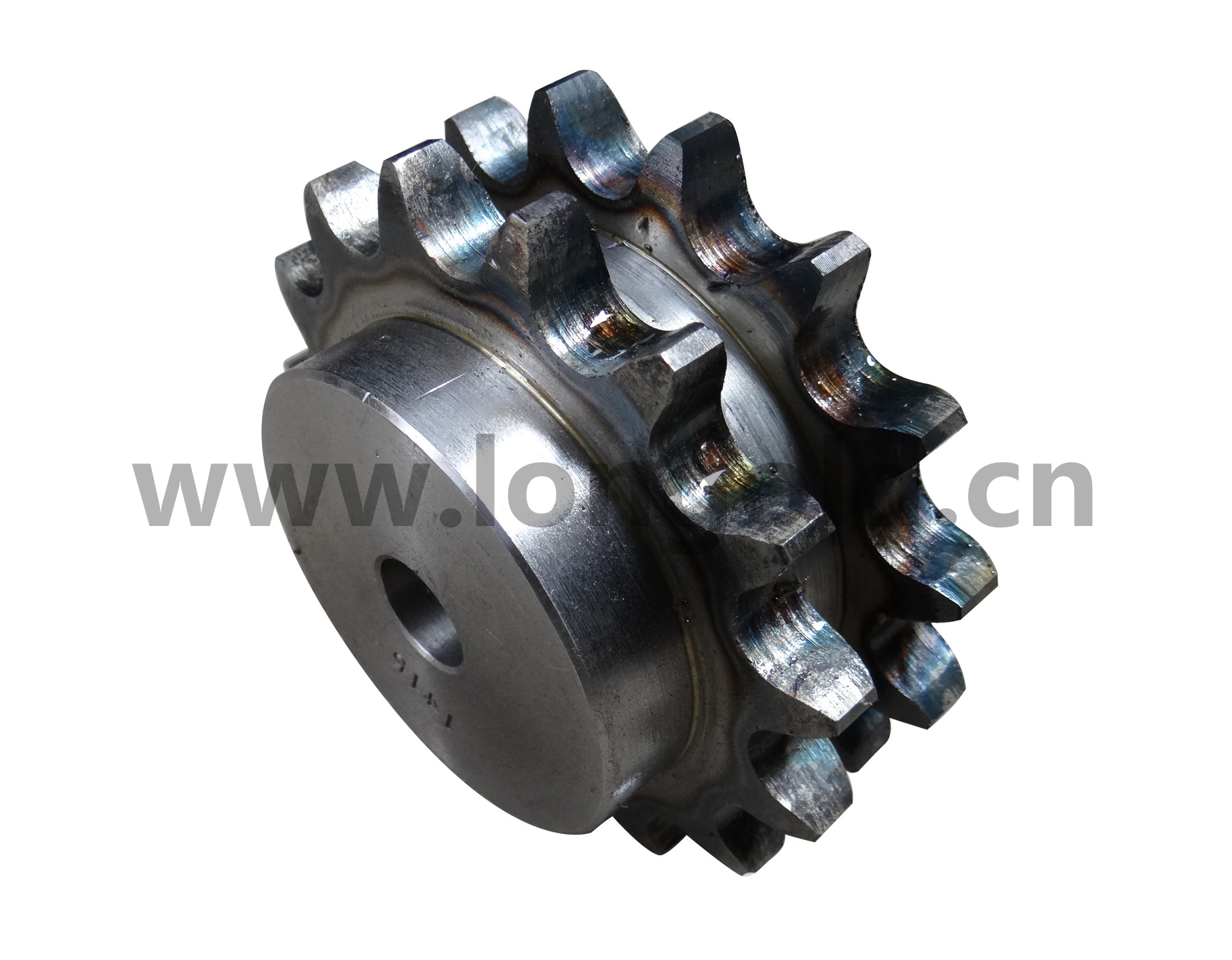

80-2雙排鏈輪

鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在電機輸出軸上，通過鏈條將動力傳遞給從動輪，一般主動鏈輪比從動鏈輪要小。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。
◎ 加工與處理工藝——采用先進的銑齒加工工藝，使齒形更精確。鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，齒形硬度達68－72HRA以上，
使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
◎ 產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。
◎ 80-2鏈輪適與80（16A）雙排鏈條配合使用。

齒端規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，以及SD類型的齒端部均實施硬化處理。◎ 齒端硬化規格

◎ 齒端無硬化處理規格

齒端不實施硬化處理。RS鏈輪大齒數范圍的齒端均為無硬化規格。

鏈輪的種類

* HB · HC為高強度傳動鏈HT，SUPER-H，Lambda高強度類型等H級別鏈條的多列用類型。

H級別鏈條多列類型的齒幅與標準類型不同。

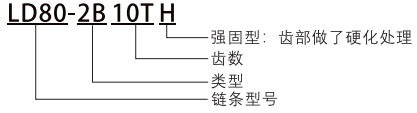

型號表示

傳動鏈輪的安裝要求和注意事項

◎ 正確選用鏈輪型號。安裝要求

◎ 檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
◎ 按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
◎ 裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

使用時的注意事項

◎ 從動鏈輪應有張緊裝置。
◎ 鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
◎ 由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
◎ 要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

訂購鏈輪時的注意事項

當滾子鏈條和鏈輪型號都不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。

80-2 1"X5/8"

輪齒參數		mm
節距	P	25.40
齒厚	B1	14.15
齒厚	B2	43.43
滾子直徑	R	15.88

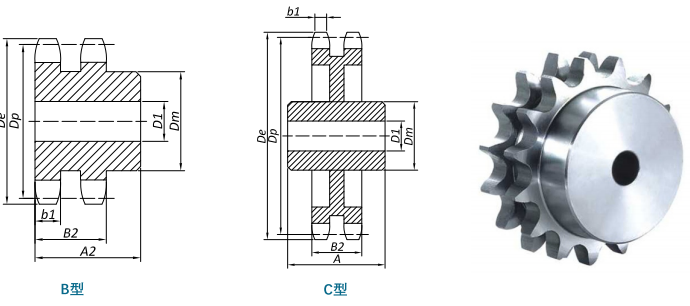

80-2 鏈條用鏈輪

齒數	規格	類型	外圓直徑	節距圓直徑	軸孔徑D1		輪轂		參考重量
齒數			De	Dp	Min	Max.	直徑Dm	長度A	參考重量
Z			mm	mm	mm	mm	mm	mm	kg
10	LD80-2B 10T H	2B	93.47	82.20	25.40	38.10	65.09	69.85	1.6
11	LD80-2B 11T H	2B	101.85	90.16	25.40	44.45	63.50	63.50	2.3
12	LD80-2B 12T H	2B	109.98	98.14	25.40	47.63	72.23	63.50	2.3
13	LD80-2B 13T H	2B	118.36	106.14	25.40	57.15	80.17	63.50	2.9
14	LD80-2B 14T H	2B	126.49	114.15	25.40	60.33	88.11	63.50	3.4
15	LD80-2B 15T H	2B	134.62	122.17	25.40	63.50	96.44	63.50	4.1
16	LD80-2B 16T H	2B	143.00	130.20	25.40	69.85	101.60	69.85	5.0
17	LD80-2B 17T H	2B	151.13	138.23	25.40	76.20	112.32	69.85	6.0
18	LD80-2B 18T H	2B	159.26	146.27	25.40	82.55	120.25	69.85	6.8
19	LD80-2B 19T H	2B	167.39	154.32	25.40	84.14	127.00	69.85	7.7
20	LD80-2B 20T H	2B	175.51	162.37	25.40	84.14	127.00	69.85	8.3
21	LD80-2B 21T H	2B	183.90	170.42	25.40	84.14	127.00	69.85	8.9
22	LD80-2B 22T H	2B	192.02	178.48	25.40	84.14	127.00	69.85	9.5
23	LD80-2B 23T H	2B	200.15	186.54	25.40	84.14	127.00	69.85	10.3
24	LD80-2B 24T H	2B	208.28	194.60	25.40	88.90	133.35	69.85	11.4
25	LD80-2B 25T H	2B	216.41	202.66	25.40	88.90	133.35	76.20	12.8
26	LD80-2B 26T	2B	224.54	210.72	25.40	88.90	133.35	76.20	13.6
30	LD80-2B 30T	2B	256.79	243.00	31.75	95.25	146.05	76.20	17.9
32	LD80-2B 32T	2B	273.05	259.14	31.75	95.25	146.05	76.20	19.9
35	LD80-2B 35T	2B	297.43	283.36	31.75	95.25	146.05	76.20	22.3
36	LD80-2B 36T	2B	305.56	291.43	31.75	95.25	146.05	79.38	24.6
42	LD80-2B 42T	2B	354.08	339.89	31.75	95.25	146.05	79.38	32.4
45	LD80-2B 45T	2B	378.46	364.12	31.75	95.25	146.05	79.38	33.3
52	LD80-2C 52T	2C	435.10	420.68	38.10	95.25	146.05	95.25	35.6
60	LD80-2C 60T	2C	499.87	485.33	38.10	95.25	146.05	95.25	42.3
68	LD80-2C 68T	2C	564.64	549.98	38.10	96.84	152.40	101.60	43.6
76	LD80-2C 76T	2C	629.41	614.64	38.10	96.84	152.40	101.60	51.3
95	LD80-2C 95T	2C	783.08	768.22	38.10	101.60	152.40	107.95	74.8

注：1.規格后帶H的表示此鏈輪已做齒部硬化處理。

2.表中列出的最大軸孔徑（即D1max）可容納標準鍵槽和鍵槽上的固定螺栓。孔徑值介于D1min-D1max之間的孔可能沒有鍵槽或者有淺鍵槽。

請根據一般機械設計確定孔徑大小。

3.關于標準規格上未實施齒頂硬化的品種，也可對其做齒頂硬化處理，如有需要，請?zhí)貏e注明或者聯系隆德技術人員。
