產品中心

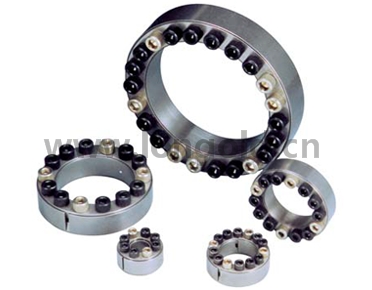

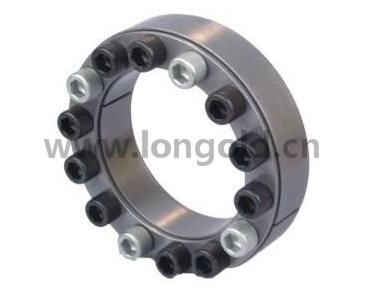

B型脹緊套I

脹緊聯結套（簡稱脹套）用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

脹緊聯結套簡介

◎ 脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

◎ 在輪和軸的聯結中，它是靠擰緊高強度螺栓使包容面間產生的壓力和摩擦力實現負載傳送的一種無鍵聯結裝置，以實現機件（如齒輪、飛輪、

皮帶輪等）與軸的聯接，用以傳遞負荷。

◎ 它使用時通過高強度螺栓的作用，使內環與軸之間，外環與輪轂之間產生巨大抱緊力。

◎ 當承受負荷時，靠脹套與機件的結合壓力及相伴產生的摩擦力傳遞扭矩，軸向力或二者的復合載荷。

◎ 適用軸直徑：φ19-φ100（mm），額定傳遞扭矩：0.24-2000 KN.M

特點

◎ 主要作用是代替單鍵和花鍵的聯結作用。

◎ 使用脹套使主機零件制造和安裝簡單。

安裝脹套的軸和孔的加工不像過盈配合那樣要求高精度的制造公差。脹套安裝時無須加熱、冷卻或加壓設備，只須將螺栓按要求的力矩擰緊即可。

調整方便，可以將輪轂在軸上方便地調整到所需位置。脹套也可以用來聯結焊接性差的零件。

◎ 脹套的使用壽命長，強度高。

脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也無相對運動，工作中不會產生磨損。

◎ 脹套在超載時，將失去聯結作用，可以保護設備不受損害。

◎ 脹套聯結可以承受多重負載，其結構可以做成多種式樣。

根據安裝負載大小，還可以多個脹套串聯使用。

◎ 脹套拆卸方便，且具有良好的互換性。

由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆開。脹緊時，接觸面緊密貼合不易產生銹蝕，也便于聯結拆卸。

◎ B系列脹緊套為常用型，可以方便地安裝和用于直徑為1000mm超大軸上。

◎ 可選用碳鋼或不銹鋼材料。

型號表示

（1）脹緊套

（2）內孔：19mm

（3）外徑：47mm

（4）B系列

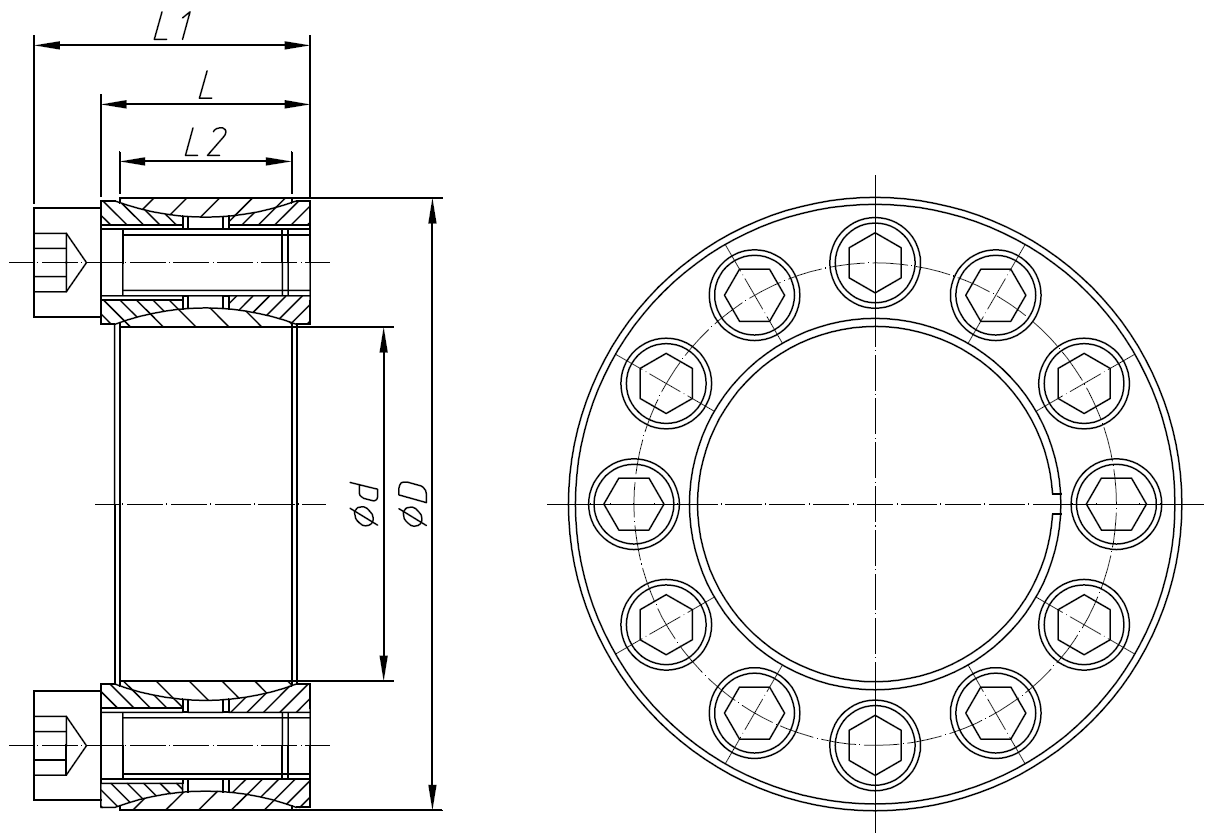

規格型號	基本尺寸 mm			聯接螺栓尺寸	軸向負載	傳遞扭矩	軸側面壓力	輪轂側面壓	緊固力矩	重量
dxD	L2	L	L1	聯接螺栓尺寸	Ft(kN)	Mt(kN·m)	Ps(Mpa)	Ph(Mpa）	Ma(N·m)	kg
LD CL19x47B	17	20	26	M6x8	27	0.24	213	90	14	0.25
LD CL20x47B	17	20	26	M6x8	27	0.27	210	90	14	0.24
LD CL22x47B	17	20	26	M6x8	27	0.30	195	90	14	0.23
LD CL25x50B	17	20	26	M6x9	30	0.38	190	95	14	0.25
LD CL28x55B	17	20	26	M6x10	33	0.47	185	95	14	0.30
LD CL30x55B	17	20	26	M6x10	33	0.50	175	95	14	0.29
LD CL35x60B	17	20	26	M6x12	40	0.70	180	105	14	0.32
LD CL38x63B	17	20	26	M6x14	46	0.88	185	105	14	0.33
LD CL40x65B	17	20	26	M6x14	46	0.92	180	110	14	0.34
LD CL42x72B	20	24	32	M8x12	73	1.36	200	117	35	0.48
LD CL45x75B	20	24	32	M8x12	73	1.62	210	125	35	0.57
LD CL50x80B	20	24	32	M8x12	73	1.77	190	115	35	0.60
LD CL55x85B	20	24	32	M8x14	83	2.27	200	130	35	0.63
LD CL60x90B	20	24	32	M8x14	83	2.47	180	120	35	0.69
LD CL65x95B	20	24	32	M8x16	93	3.04	190	130	35	0.73
LD CL70x110B	24	28	38	M10x14	132	4.60	210	130	70	1.26
LD CL75x115B	24	28	38	M10x14	131	4.90	195	125	70	1.33
LD CL80x120B	24	28	38	M10x14	131	5.20	180	120	70	1.40
LD CL85x125B	24	28	38	M10x16	148	6.30	195	130	70	1.49
LD CL90x130B	24	28	38	M10x16	147	6.60	180	125	70	1.53
LD CL95x135B	24	28	38	M10x18	167	7.90	195	135	70	1.62
LD CL100x145B	29	33	45	M12x14	192	9.60	195	135	125	2.01
LD CL105x150B	29	33	45	M12x14	190	9.98	185	130	125	2.10
LD CL110x155B	29	33	45	M12x14	191	10.50	180	125	125	2.15
LD CL120x165B	29	33	45	M12x16	218	13.10	185	135	125	2.35
LD CL125x170B	29	33	45	M12x18	220	13.78	180	130	125	2.95
LD CL130x180B	34	38	50	M12x20	272	17.60	165	120	125	3.51
LD CL140x190B	34	38	50	M12x22	298	20.90	165	125	125	3.85
LD CL150x200B	34	38	50	M12x24	324	24.20	170	125	125	4.07
LD CL160x210B	34	38	50	M12x26	350	28.00	170	130	125	4.30
LD CL170x225B	38	44	58	M14x22	386	32.80	160	120	190	5.78
LD CL180x235B	38	44	58	M14x24	420	37.80	165	125	190	6.05
LD CL190x250B	46	52	66	M14x28	490	46.50	150	115	190	8.25
LD CL200x260B	46	52	66	M14x30	525	52.50	150	115	190	8.65
LD CL210x275B	50	56	72	M16x24	599	62.89	151	115	295	10.10
