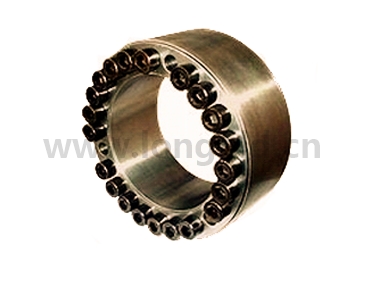

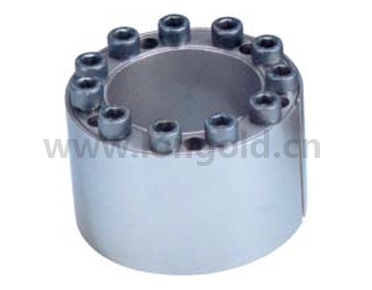

DX型脹緊套

脹緊聯結套（簡稱脹套）用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

簡介

◎ 脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

◎ 在輪和軸的聯結中，它是靠擰緊高強度螺栓使包容面間產生的壓力和摩擦力實現負載傳送的一種無鍵聯結裝置，以實現機件（如齒輪、飛輪、

皮帶輪等）與軸的聯接，用以傳遞負荷。

◎ 它使用時通過高強度螺栓的作用，使內環與軸之間，外環與輪轂之間產生巨大抱緊力。

◎ 當承受負荷時，靠脹套與機件的結合壓力及相伴產生的摩擦力傳遞扭矩，軸向力或二者的復合載荷。

◎ 適用軸直徑：φ45-φ600（mm），額定傳遞扭矩：3.90-930 KN.M

特點

◎ 主要作用是代替單鍵和花鍵的聯結作用。

◎ 使用脹套使主機零件制造和安裝簡單。

安裝脹套的軸和孔的加工不像過盈配合那樣要求高精度的制造公差。脹套安裝時無須加熱、冷卻或加壓設備，只須將螺栓按要求的力矩擰緊即可。

調整方便，可以將輪轂在軸上方便地調整到所需位置。脹套也可以用來聯結焊接性差的零件。

◎ 脹套的使用壽命長，強度高。

脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也無相對運動，工作中不會產生磨損。

◎ 脹套在超載時，將失去聯結作用，可以保護設備不受損害。

◎ 脹套聯結可以承受多重負載，其結構可以做成多種式樣。

根據安裝負載大小，還可以多個脹套串聯使用。

◎ 脹套拆卸方便，且具有良好的互換性。

由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆開。脹緊時，接觸面緊密貼合不易產生銹蝕，也便于聯結拆卸。

◎ D系列脹緊套是B系列脹緊套的加重型。其傳送功率是B系列的兩到三倍。

型號表示

（1）脹緊套

（2）內孔：20mm

（3）外徑：47mm

（4）DX系列

DX型脹緊套尺寸

規格型號	基本尺寸 mm			螺栓尺寸	軸向負載	傳遞扭矩	軸側面壓力	輪轂側面壓	緊固力矩	重量
dxD	L1	L2	L	螺栓尺寸	Ft(kN)	Mt(kN·m)	Ps(Mpa)	Ph(Mpa)	Ma(N·m)	kg
LD CL20x47DX	39	45	51	M6x8	0.75	58	215	137	17	0.35
LD CL22x47DX	39	45	51	M6x8	0.82	58	220	140	17	0.30
LD CL24x50DX	39	45	51	M6x8	0.90	62	220	145	17	0.55
LD CL25x50DX	39	45	51	M6x8	0.95	76	245	122	17	0.50
LD CL28x55DX	39	45	51	M6x8	1.07	76	219	111	17	0.60
LD CL30x55DX	39	45	51	M6x8	1.15	76	204	111	17	0.60
LD CL35x60DX	39	45	51	M6x8	1.34	76	175	102	17	0.70
LD CL38x65DX	39	45	51	M6x8	1.45	76	161	94	17	0.70
LD CL40x65DX	39	45	51	M6x8	1.53	76	153	94	17	0.70
LD CL42x75DX	56	64	72	M8x8	2.97	141	188	105	41	1.00
LD CL45x75DX	56	64	72	M8x8	3.15	141	175	105	41	0.90
LD CL48x80DX	56	64	72	M8x8	4.00	166	164	98	41	1.40
LD CL50x80DX	56	64	72	M8x8	4.15	166	158	98	41	1.30
LD CL55x85DX	56	64	72	M8x8	4.55	166	143	93	41	1.50
LD CL60x90DX	56	64	72	M8x10	6.20	207	164	109	41	1.60
LD CL65x95DX	56	64	72	M8x10	6.75	207	152	104	41	1.80
LD CL70x110DX	70	78	88	M10x10	11.55	330	179	114	83	3.00
LD CL75x115DX	70	78	88	M10x10	12.35	330	167	109	83	3.30
LD CL80x120DX	70	78	88	M10x12	15.80	396	188	125	83	3.50
LD CL85x125DX	70	78	88	M10x12	16.80	396	177	120	83	3.70
LD CL90x130DX	70	78	88	M10x12	17.80	396	167	115	83	3.80
LD CL95x135DX	70	78	88	M10x12	18.80	396	158	111	83	5.00
LD CL100x145DX	90	100	112	M12x12	28.80	576	170	117	145	6.00
LD CL110x155DX	90	100	112	M12x12	31.70	576	155	110	145	6.20
LD CL120x165DX	90	100	112	M12x14	40.30	673	165	120	145	7.20
LD CL130x180DX	104	116	130	M14x12	51.40	791	155	112	230	10.00
LD CL140x190DX	104	116	130	M14x14	64.60	923	168	124	230	10.20
LD CL150x200DX	104	116	130	M14x16	79.10	1055	179	135	230	10.80
LD CL160x210DX	104	116	130	M14x16	84.40	1055	168	128	230	11.50
LD CL170x225DX	134	146	162	M16x14	109.00	1283	149	113	355	17.00
LD CL180x235DX	134	146	162	M16x16	132.00	1466	161	124	355	18.50
LD CL190x250DX	134	146	162	M16x16	139.00	1466	153	116	355	21.50
LD CL200x260DX	134	146	162	M16x16	146.50	1466	145	112	355	22.00
LD CL220x285DX	134	146	162	M16x20	201.50	1833	165	127	355	25.00
LD CL240x305DX	134	146	162	M16x22	242.00	2017	166	131	355	27.00
LD CL260x325DX	134	146	162	M16x22	262.00	2017	154	123	355	30.00
LD CL280x355DX	165	177	197	M20x20	400.00	2862	164	130	690	46.00
LD CL300x375DX	165	177	197	M20x22	472.00	3148	169	135	690	50.00
LD CL320x405DX	165	177	197	M20x22	503.50	3148	158	125	690	60.00
LD CL340x425DX	165	177	197	M20x24	583.50	3434	162	130	690	65.00
LD CL360x455DX	190	202	224	M22x22	705.00	3918	152	120	930	89.00
LD CL380x475DX	190	202	224	M22x26	880.00	4631	170	136	930	93.00
LD CL400x495DX	190	202	224	M22x26	926.00	4631	162	131	930	98.00
