D型脹緊套

脹緊聯結套（簡稱脹套）用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

簡介

◎ 脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

◎ 在輪和軸的聯結中，它是靠擰緊高強度螺栓使包容面間產生的壓力和摩擦力實現負載傳送的一種無鍵聯結裝置，以實現機件（如齒輪、飛輪、

皮帶輪等）與軸的聯接，用以傳遞負荷。

◎ 它使用時通過高強度螺栓的作用，使內環與軸之間，外環與輪轂之間產生巨大抱緊力。

◎ 當承受負荷時，靠脹套與機件的結合壓力及相伴產生的摩擦力傳遞扭矩，軸向力或二者的復合載荷。

◎ 適用軸直徑：φ45-φ600（mm），額定傳遞扭矩：3.90-930 KN.M

特點

◎ 主要作用是代替單鍵和花鍵的聯結作用。

◎ 使用脹套使主機零件制造和安裝簡單。

安裝脹套的軸和孔的加工不像過盈配合那樣要求高精度的制造公差。脹套安裝時無須加熱、冷卻或加壓設備，只須將螺栓按要求的力矩擰緊即可。

調整方便，可以將輪轂在軸上方便地調整到所需位置。脹套也可以用來聯結焊接性差的零件。

◎ 脹套的使用壽命長，強度高。

脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也無相對運動，工作中不會產生磨損。

◎ 脹套在超載時，將失去聯結作用，可以保護設備不受損害。

◎ 脹套聯結可以承受多重負載，其結構可以做成多種式樣。

根據安裝負載大小，還可以多個脹套串聯使用。

◎ 脹套拆卸方便，且具有良好的互換性。

由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆開。脹緊時，接觸面緊密貼合不易產生銹蝕，也便于聯結拆卸。

◎ D系列脹緊套是B系列脹緊套的加重型。其傳送功率是B系列的兩到三倍。

型號表示

（1）脹緊套

（2）內孔：45mm

（3）外徑：75mm

（4）D系列

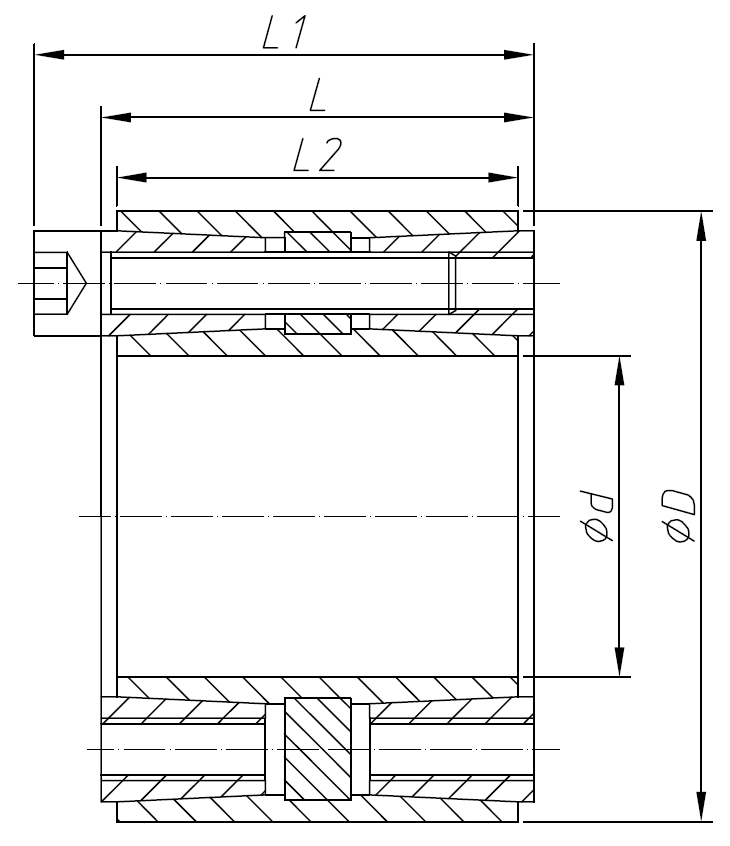

規格型號	基本尺寸 mm			螺栓尺寸	軸向負載	傳遞扭矩	軸側面壓力	輪轂側面壓	緊固力矩	重量
dxD	L2	L	L1	螺栓尺寸	Ft(kN)	Mt(kN·m)	Ps(Mpa)	Ph(Mpa)	Ma(N·m)	kg
LD CL45x75D	56	64	72	M8x9	160	3.5	179	108	41	1.3
LD CL48x80D	56	64	72	M8x9	160	3.7	168	101	41	1.4
LD CL50x80D	56	64	72	M8x9	170	4.3	162	101	41	1.4
LD CL55x85D	56	64	72	M8x9	170	4.7	147	95	41	1.5
LD CL60x90D	56	64	72	M8x11	190	5.8	165	110	41	1.6
LD CL65x95D	56	64	72	M8x11	190	6.1	130	89	41	1.9
LD CL70x110D	70	78	88	M10x11	330	11.8	179	114	83	3.1
LD CL75x115D	70	78	88	M10x11	330	12.6	167	109	83	3.3
LD CL80x120D	70	78	88	M10x12	360	14.7	171	114	83	3.5
LD CL85x125D	70	78	88	M10x12	360	15.6	161	109	83	3.6
LD CL90x130D	70	78	88	M10x13	390	17.9	165	114	83	3.8
LD CL95x135D	70	78	88	M10x13	390	18.9	156	110	83	4.0
LD CL100x145D	90	100	112	M12x12	467	23.3	181	108	145	6.8
LD CL110x155D	90	100	112	M12x13	553	30.4	190	110	145	7.5
LD CL120x165D	90	100	112	M12x15	617	37.0	195	119	145	8.6
LD CL130x180D	104	116	130	M14x13	759	49.0	180	111	230	11.1
LD CL140x190D	104	116	130	M14x15	843	59.0	186	121	230	11.8
LD CL150x200D	104	116	130	M14x16	897	67.0	185	123	230	12.6
LD CL160x210D	104	116	130	M14x17	950	76.0	183	123	230	13.4
LD CL170x225D	134	146	162	M16x15	1223	104.0	172	110	355	19.6
LD CL180x235D	134	146	162	M16x16	1289	116.0	172	113	355	20.6
LD CL190x250D	134	146	162	M16x17	1363	130.0	172	113	355	23.8
LD CL200x260D	134	146	162	M16x17	1368	136.0	172	108	355	24.9
LD CL220x285D	134	146	162	M16x20	1582	174.0	172	118	355	29.6
LD CL240x305D	134	146	162	M16x22	1725	207.0	172	120	355	31.9
LD CL260x325D	134	146	162	M16x22	1800	225.0	170	110	355	34.3
LD CL280x355D	165	177	197	M20x20	2429	340.0	168	118	690	52.0
LD CL300x375D	165	177	197	M20x22	2540	381.0	161	112	690	55.3
LD CL320x405D	165	177	197	M20x22	2781	431.0	175	122	690	67.3
LD CL340x425D	165	177	197	M20x24	2994	509.0	171	108	690	71.0
