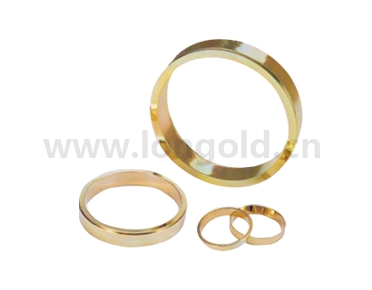

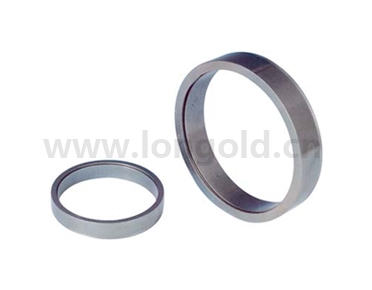

E型脹套I

脹緊聯結套（簡稱脹套）用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

簡介

◎ 脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

◎ 在輪和軸的聯結中，它是靠擰緊高強度螺栓使包容面間產生的壓力和摩擦力實現負載傳送的一種無鍵聯結裝置，以實現機件（如齒輪、飛輪、

皮帶輪等）與軸的聯接，用以傳遞負荷。

◎ 它使用時通過高強度螺栓的作用，使內環與軸之間，外環與輪轂之間產生巨大抱緊力。

◎ 當承受負荷時，靠脹套與機件的結合壓力及相伴產生的摩擦力傳遞扭矩，軸向力或二者的復合載荷。

◎ 適用軸直徑：φ10-φ180（mm）

◎ 額定傳遞扭矩：0.007-18.30 KN.M

特點

◎ 主要作用是代替單鍵和花鍵的聯結作用。

◎ 使用脹套使主機零件制造和安裝簡單。

安裝脹套的軸和孔的加工不像過盈配合那樣要求高精度的制造公差。脹套安裝時無須加熱、冷卻或加壓設備，只須將螺栓按要求的力矩擰緊即可。

調整方便，可以將輪轂在軸上方便地調整到所需位置。脹套也可以用來聯結焊接性差的零件。

◎ 脹套的使用壽命長，強度高。

脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也無相對運動，工作中不會產生磨損。

◎ 脹套在超載時，將失去聯結作用，可以保護設備不受損害。

◎ 脹套聯結可以承受多重負載，其結構可以做成多種式樣。

根據安裝負載大小，還可以多個脹套串聯使用。

◎ 脹套拆卸方便，且具有良好的互換性。

由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆開。脹緊時，接觸面緊密貼合不易產生銹蝕，也便于聯結拆卸。

◎ E系列脹套的結構是最緊湊，生產成本是非常低的。

◎ 關于E系列脹套，不需要使用平衡傳輸部分，但它們必須被壓縮為用F系列或H系列緊固凸緣緊密接合。

型號表示

（1）脹緊套

（2）內孔：10mm

（3）外徑：13mm

（4）E系列

規格型號	基本尺寸 mm		加載工作壓緊力	疲勞載荷	傳遞扭矩	軸向負載	軸側面壓力	輪轂側面壓	重量
規格型號	基本尺寸 mm		加載工作壓緊力	疲勞載荷	傳遞扭矩	軸向負載	軸側面壓力	輪轂側面壓	重量
dxD	L	l	Fo(Kn)	Fe(Kn)	Mt(Kn.m)	Ft(Kn)	Ps(Mpa)	Ph(Mpa)	kg
LD CL10x13E	4.5	3.7	5.9	6.2	0.007	1.4	98	75	0.002
LD CL12x15E	4.5	3.7	5.0	7.4	0.010	1.7	98	78	0.002
LD CL13x16E	4.5	3.7	4.7	8.0	0.012	1.8	98	79	0.002
LD CL14x18E	6.3	5.3	8.1	12.3	0.020	2.8	98	76	0.005
LD CL15x19E	6.3	5.3	10.3	13.2	0.023	3.0	98	77	0.005
LD CL16x20E	6.3	5.3	9.8	14.1	0.025	3.2	98	78	0.006
LD CL17x21E	6.3	5.3	9.2	15.0	0.028	3.4	98	79	0.006
LD CL18x22E	6.3	5.3	8.9	15.9	0.032	3.6	98	80	0.008
LD CL19x24E	6.3	5.3	12.3	16.8	0.036	3.8	98	77	0.008
LD CL20x25E	6.3	5.3	11.9	17.6	0.039	4.0	98	78	0.010
LD CL22x26E	6.3	5.3	8.9	19.4	0.047	4.4	98	83	0.010
LD CL24x28E	6.3	5.3	8.2	21.2	0.057	4.8	98	84	0.010
LD CL25x30E	6.3	5.3	9.7	22.1	0.061	5.0	98	81	0.010
LD CL28x32E	6.3	5.3	7.2	24.7	0.076	5.6	98	86	0.010
LD CL30x35E	6.3	5.3	8.3	26.5	0.088	6.0	98	84	0.010
LD CL32x36E	6.3	5.3	7.7	28.2	0.102	6.3	98	87	0.015
LD CL35x40E	7	6.0	9.9	34.9	0.137	7.9	98	86	0.020
LD CL36x42E	7	6.0	11.4	35.9	0.145	8.1	98	84	0.020
LD CL38x44E	7	6.0	10.9	37.9	0.163	8.6	98	84	0.020
LD CL40x45E	8	6.6	13.5	44.1	0.201	9.9	98	87	0.025
LD CL42x48E	8	6.6	15.3	46.1	0.220	10.5	98	86	0.040
LD CL45x52E	10	8.6	25.6	64.7	0.321	14.6	98	85	0.043
LD CL48x55E	10	8.6	24.1	68.6	0.378	15.6	98	85	0.045
LD CL50x57E	10	8.6	23.2	71.5	0.401	16.2	98	86	0.050
LD CL55x62E	10	8.6	21.3	78.4	0.481	17.8	98	87	0.060
LD CL56x64E	12	10.4	28.6	97.0	0.620	21.7	98	86	0.074
LD CL60x68E	12	10.4	26.9	104.0	0.701	23.5	98	87	0.074
LD CL63x71E	12	10.4	25.6	109.0	0.780	24.5	98	87	0.080
LD CL65x73E	12	10.4	24.9	113.0	0.813	25.3	98	87	0.080
LD CL70x79E	14	12.2	30.4	142.0	1.121	32.0	98	87	0.110
LD CL71x80E	14	12.2	30.0	144.0	1.151	32.3	98	87	0.120
LD CL75x84E	14	12.2	33.7	152.0	1.268	34.2	98	86	0.120
LD CL80x91E	17	15.0	47.1	200.0	1.772	45.0	98	86	0.190
LD CL85x96E	17	15.0	44.6	212.0	2.021	48.0	98	87	0.200
LD CL90x101E	17	15.0	42.2	224.0	2.252	51.0	98	88	0.220
LD CL95x106E	17	15.0	40.1	237.0	2.530	53.0	98	86	0.230
LD CL100x114E	21	18.7	59.8	311.0	3.453	70.0	98	87	0.380
