產品中心

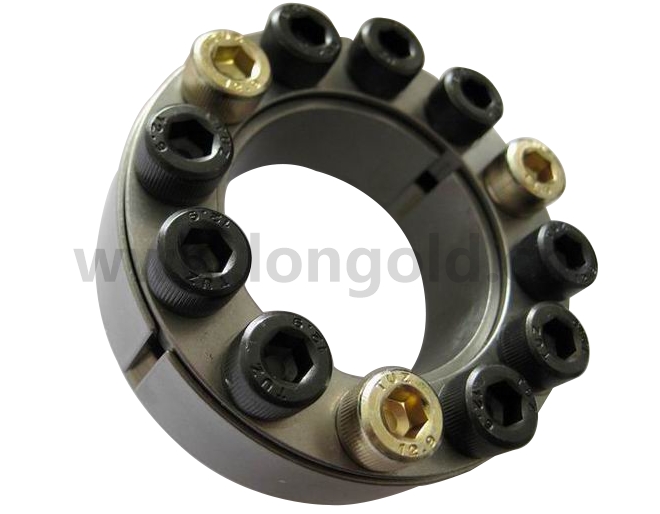

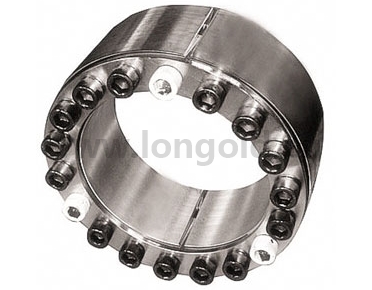

SS脹套I

脹緊聯結套（簡稱脹套）用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

簡介

◎ 脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

◎ 在輪和軸的聯結中，它是靠擰緊高強度螺栓使包容面間產生的壓力和摩擦力實現負載傳送的一種無鍵聯結裝置，以實現機件（如齒輪、飛輪、

皮帶輪等）與軸的聯接，用以傳遞負荷。

◎ 它使用時通過高強度螺栓的作用，使內環與軸之間，外環與輪轂之間產生巨大抱緊力。

◎ 當承受負荷時，靠脹套與機件的結合壓力及相伴產生的摩擦力傳遞扭矩，軸向力或二者的復合載荷。

特點

◎ 主要作用是代替單鍵和花鍵的聯結作用。

◎ 使用脹套使主機零件制造和安裝簡單。

安裝脹套的軸和孔的加工不像過盈配合那樣要求高精度的制造公差。脹套安裝時無須加熱、冷卻或加壓設備，只須將螺栓按要求的力矩擰緊即可。

調整方便，可以將輪轂在軸上方便地調整到所需位置。脹套也可以用來聯結焊接性差的零件。

◎ 脹套的使用壽命長，強度高。

脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也無相對運動，工作中不會產生磨損。

◎ 脹套在超載時，將失去聯結作用，可以保護設備不受損害。

◎ 脹套聯結可以承受多重負載，其結構可以做成多種式樣。

根據安裝負載大小，還可以多個脹套串聯使用。

◎ 脹套拆卸方便，且具有良好的互換性。

由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆開。脹緊時，接觸面緊密貼合不易產生銹蝕，也便于聯結拆卸。

型號表示

（1）脹緊套

（2）內孔：12mm

（3）外徑：35mm

（4）SS系列

孔軸間隙/mm	dw/mm
孔軸間隙/mm	dw/mm
max	min	max
0.017	18	30
0.032	30	50
0.048	50	80
0.069	80	120
0.079	120	180
0.09	180	250
0.101	250	315
0.111	315	400
0.123	400	500

規格型號	基本尺寸 mm				螺栓尺寸	軸向負載	傳遞扭矩	軸側面壓力	輪轂側面壓	緊固力矩	重量
dxD	dw	L	L1	d1		Ft(kN)	Mt(kN·m)	Ps(Mpa)	Ph(Mpa)	Ma(N·m)	kg
LD CL12x35SS	9	10.0	11	24	M6x3	5	0.02	780	900	12	0.1
	10					8	0.04	825
LD CL14x38SS	11	10.0	11	26	M6x3	6	0.03	672	780	12	0.1
	12					9	0.05	712
LD CL16x41SS	13	13.5	15	28	M6x3	10	0.07	430	510	12	0.1
	14					13	0.09	460
LD CL18x44SS	15	13.5	15	30	M6x3	11	0.08	390	450	12	0.1
	16					14	0.11	410
LD CL20x47SS	17	13.5	15	32	M6x3	18	0.15	360	400	12	0.1
	18					20	0.18	375
LD CL24X50SS	19	16.0	18	36	M6x4	17	0.18	310	380	12	0.2
	20					20	0.21	330
	22					25	0.28	360
LD CL30x60SS	24	18.0	20	44	M6x6	23	0.27	350	400	12	0.2
	25					25	0.32	360
	26					28	0.38	370
LD CL36x72SS	27	20.0	22	52	M8x5	32	0.44	420	470	30	0.5
	30					41	0.61	436
	33					50	0.82	440
LD CL44x80SS	34	22.0	24	61	M8x6	41	0.69	351	420	30	0.6
	35					44	0.77	372
	37					50	0.92	377
LD CL50x90SS	38	23.5	26	68	M8x7	58	1.11	340	380	30	0.8
	40					65	1.29	350
	42					71	1.51	360
LD CL55x100SS	42	26.0	29	72	M8x8	59	1.23	335	375	30	1.1
	45					68	1.53	345
	48					78	1.86	355
LD CL62x110SS	48	26.0	29	80	M8x8	70	1.67	300	330	30	1.3
	50					76	1.89	305
	52					81	2.12	310
LD CL68x115SS	50	26.0	29	86	M8x9	75	1.87	295	340	30	1.3
	55					89	2.45	310
	60					104	3.12	325
LD CL75x138SS	55	27.0	31	100	M10x8	85	2.33	365	410	59	2.3
	60					101	3.02	380
	65					117	3.81	390
