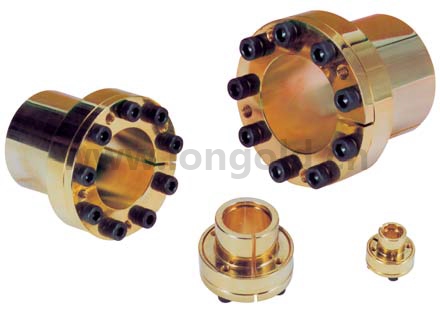

T系列脹緊套

脹緊聯結套（簡稱脹套）的主要作用是代替單鍵和花鍵的聯結作用，以實現機件（如齒輪、飛輪、皮帶輪等）與軸的聯接，用以傳遞負荷。

下載PDF產品資料

產品介紹規格型號

簡介

◎ 脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

◎ 在輪和軸的聯結中，它是靠擰緊高強度螺栓使包容面間產生的壓力和摩擦力實現負載傳送的一種無鍵聯結裝置，以實現機件（如齒輪、飛輪、

皮帶輪等）與軸的聯接，用以傳遞負荷。

◎ 它使用時通過高強度螺栓的作用，使內環與軸之間，外環與輪轂之間產生巨大抱緊力。

◎ 當承受負荷時，靠脹套與機件的結合壓力及相伴產生的摩擦力傳遞扭矩，軸向力或二者的復合載荷。

特點

◎ 主要作用是代替單鍵和花鍵的聯結作用。

◎ 使用脹套使主機零件制造和安裝簡單。

安裝脹套的軸和孔的加工不像過盈配合那樣要求高精度的制造公差。脹套安裝時無須加熱、冷卻或加壓設備，只須將螺栓按要求的力矩?cái)Q緊即可。

調整方便，可以將輪轂在軸上方便地調整到所需位置。脹套也可以用來聯結焊接性差的零件。

◎ 脹套的使用壽命長，強度高。

脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也無相對運動，工作中不會產生磨損。

◎ 脹套在超載時，將失去聯結作用，可以保護設備不受損害。

◎ 脹套聯結可以承受多重負載，其結構可以做成多種式樣。

根據安裝負載大小，還可以多個脹套串聯使用。

◎ 脹套拆卸方便，且具有良好的互換性。

由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆開。脹緊時，接觸面緊密貼合不易產生銹蝕，也便于聯結拆卸。

型號表示

（1）脹緊套

（2）內孔：6mm

（3）外徑：14mm

（4）T系列

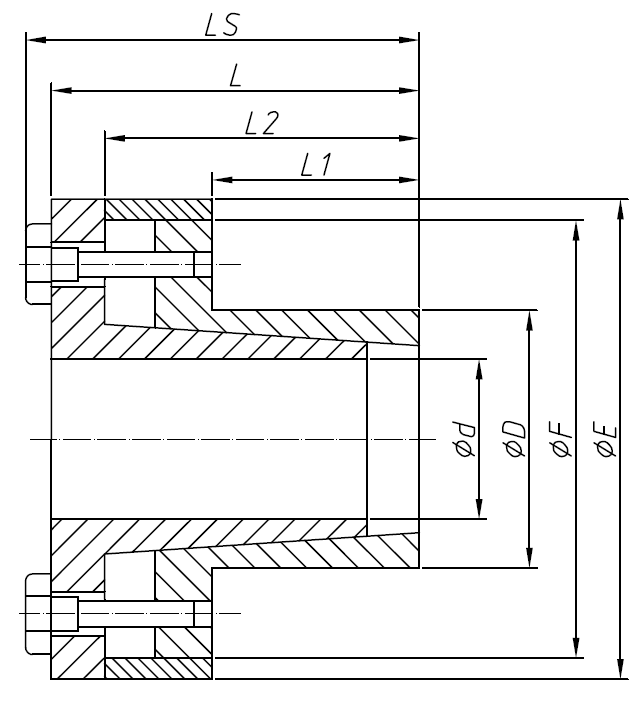

T系列脹緊套尺寸

規格型號	基本尺寸 mm						螺栓尺寸	軸向負載	傳遞扭矩	軸側面壓力	輪轂側面壓	緊固力矩	重量
dxD	E	F	L1	L2	L	Ls	螺栓尺寸	Ft(kN)	Mt(kN·m)	Ps(Mpa)	Ph(Mpa)	Ma(N·m)	kg
LD CL6x14T	25	23	10	18.5	21	24	M3x3	4.2	0.012	185	80	2.0	0.15
LD CL7x15T	27	24	12	22	25	29	M4x3	7.4	0.025	235	110	4.9	0.15
LD CL8x15T	27	24	12	22	25	29	M4x3	7.4	0.029	205	110	4.9	0.16
LD CL9X16T	28	25	14	23	26	30	M4x4	9.4	0.044	205	115	4.9	0.16
LD CL10x16T	28	25	14	23	26	30	M4x4	9.8	0.049	185	115	4.9	0.17
LD CL11x18T	32	28	14	23	26	30	M4x4	9.8	0.053	170	105	4.9	0.17
LD CL12x18T	32	28	14	23	26	30	M4x4	9.8	0.058	160	105	4.9	0.18
LD CL13x23T	38	33	14	23	26	30	M4x4	9.8	0.063	140	80	4.9	0.19
LD CL14x23T	38	33	14	23	26	30	M4x4	9.8	0.068	130	80	4.9	0.20
LD CL15x24T	45	40	16	29	36	42	M6x3	17.0	0.127	185	115	17.0	0.21
LD CL16x24T	45	40	16	29	36	42	M6x3	17.0	0.136	175	115	17.0	0.23
LD CL17x26T	47	42	18	31	38	44	M6x4	22.0	0.180	190	125	17.0	0.25
LD CL18x26T	47	42	18	31	38	44	M6x4	22.0	0.200	180	125	17.0	0.27
LD CL19x27T	49	43	18	31	38	44	M6x4	22.0	0.210	170	120	17.0	0.29
LD CL20x28T	50	44	18	31	38	44	M6x4	22.0	0.220	160	115	17.0	0.30
LD CL22x32T	54	48	25	38	45	51	M6x4	22.0	0.250	115	80	17.0	0.38
LD CL24x34T	56	50	25	38	45	51	M6x4	22.0	0.270	105	75	17.0	0.41
LD CL25x34T	56	50	25	38	45	51	M6x4	22.0	0.250	100	75	17.0	0.45
LD CL28x39T	61	55	25	38	45	51	M6x6	33.0	0.465	135	97	17.0	0.47
LD CL30x41T	62	57	25	38	45	51	M6x6	33.0	0.510	127	90	17.0	0.48
LD CL32x43T	65	59	25	38	45	51	M6x6	33.0	0.540	120	90	17.0	0.52
LD CL35x47T	69	62	32	45	52	58	M6x8	45.0	0.790	105	80	17.0	0.63
LD CL38x50T	72	66	32	45	52	58	M6x8	45.0	0.860	100	75	17.0	0.67
LD CL40x53T	75	69	32	45	52	58	M6x8	45.0	0.900	95	70	17.0	0.73
LD CL42x55T	78	71	32	45	52	58	M6x8	45.0	0.950	90	70	17.0	0.78
LD CL45x59T	86	80	45	62	70	78	M8x8	84.0	1.890	110	85	41.0	1.23
LD CL48X62T	87	81	45	62	70	78	M8x8	84.0	2.010	105	80	41.0	1.24
LD CL50x65T	92	84	45	62	70	78	M8x8	84.0	2.100	100	75	41.0	1.40
LD CL55x71T	98	92	55	72	80	88	M8x9	94.0	2.600	85	65	41.0	1.70
LD CL60x77T	104	98	55	72	80	88	M8x9	94.0	2.840	75	60	41.0	1.90
LD CL65x84T	111	105	55	72	80	88	M8x9	94.0	3.070	70	55	41.0	2.21
LD CL70x90T	119	113	65	86	96	106	M10x9	150.0	5.250	90	70	83.0	3.05
LD CL75x95T	126	119	65	86	96	106	M10x9	150.0	5.600	80	65	83.0	3.32
LD CL80x100T	131	125	65	86	96	106	M10x12	200.0	8.020	100	80	83.0	3.50
LD CL85x106T	137	131	62	86	96	106	M10x12	200.0	8.500	95	75	83.0	3.81
LD CL90x112T	144	137	65	86	96	106	M10x12	200.0	9.000	90	75	83.0	4.20
LD CL95x120T	149	142	65	86	96	106	M10x14	230.0	11.000	100	80	83.0	4.75
LD CL100x125T	154	147	65	86	96	106	M10x18	300.0	15.000	120	95	83.0	5.46
LD CL110x140T	180	172	90	114	128	140	M12x12	290.0	16.000	80	65	145.0	6.05
LD CL120x155T	198	187	90	114	128	140	M12x12	290.0	17.500	70	55	145.0	7.18
LD CL130x165T	208	197	90	114	128	140	M12x16	384.0	25.000	90	70	145.0	8.03
