產品中心

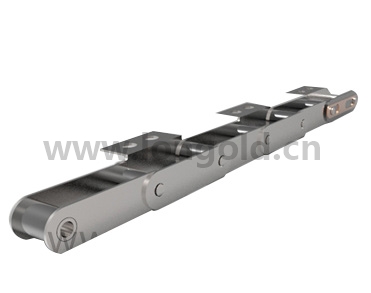

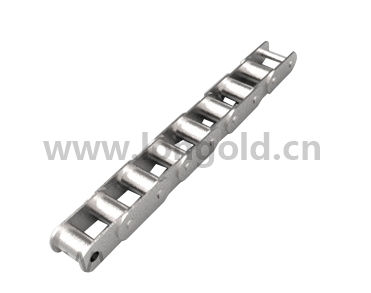

不銹鋼雙倍節距鏈 SS規格

采用SUS304材質的標準型的耐環境雙倍節距鏈條。適合于水中、酸性、堿性或高溫低溫(-20℃～400℃)等特殊環境下的使用。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

不銹鋼雙倍節距鏈 SS規格特點

◎ 采用SUS304材質。標準型的耐環境不銹鋼雙倍節距鏈。

◎ 適合于水中、酸性、堿性或低·高溫度(-20°C～400°C)等特殊環境下的使用。

◎ 由于零部件實施了冷鍛加工，略帶磁性。

◎ 根據藥品的種類或濃度，會發生腐蝕，此時候請考慮使用NS規格。

附件的種類

◎ 附件是為了將夾具安裝在鏈條上的零部件，可根據客戶要求設定安裝間隔。

◎ 附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

A附件 SA附件 WA附件

RS型帶附件輸送鏈A附件.png RS型帶附件輸送鏈SA附件.png RS型帶附件輸送鏈WA附件.png

在鏈條單側上帶有螺孔的附件形式。A1: 在鏈條單側帶有螺孔垂直附件形式。SA1 在鏈條單側帶有就一定寬度的帶螺孔附件

一個孔，A2：兩個孔(RS型僅有一個孔) ：一個孔，SA2：兩個孔形式。WA: 一個孔、WA: 兩個孔

[圖片: 每一個鏈節帶A1附件] [圖片:每一個鏈節帶SA2附件] [圖片: 每兩個鏈節帶WA1附件]

K附件 SK附件 WK附件

RS型帶附件輸送鏈K附件.png RS型帶附件輸送鏈SK附件.png RS型帶附件輸送鏈WK附件.png

在鏈條兩側帶有螺孔附件的形式。K1:一在附件兩側帶有螺孔垂直附件形式。SK1: 在鏈條的兩側帶有就一定寬度的帶螺孔附

個孔、K2:兩個孔(RS型僅有一個孔) 一個孔、SK2:兩個孔(RS型僅有一個孔) 件形式。WK1:一個孔、WK2:兩個孔

[圖片：每一個鏈節帶K1附件] [圖片：每一個鏈節帶SK2附件] [圖片：每兩個鏈節帶WK1附件]

AA附件 KK附件 EP附件

RS型帶附件輸送鏈AA附件.png RS型帶附件輸送鏈KK附件.png RS型帶附件輸送鏈EP附件.png

在鏈條單側上下面都帶有螺孔附件的形式。在鏈條兩側上下面都帶有螺孔附件的形式。鏈條單側銷軸的延長形式。

AA1:一個孔、AA2:兩個孔(RS型僅有一個孔) KK1:一個孔，KK2:兩個孔(RS型僅有一個孔) [圖片：每一個鏈節帶EP附件]

[圖片：每一個鏈節帶AA1附件] [圖片：每一個鏈節帶KK1附件]

GNK附件


兩側的鏈板上開孔的鏈條。（雙倍節距鏈

僅限于S型滾子鏈）

[圖片：每一個鏈節帶GNK1附件]

注) WA、WK: 附件不能安裝在每個鏈節。

特殊附件

我們備有按客戶要求制造附件形式。

附件種類(點擊查看單獨條目)	A	K	SA
附件種類(點擊查看單獨條目)	SK	EP	GNK1

耐環境小型鏈條的安全注意事項

· 鏈條與食品直接接觸的場合，脫落的碎片或磨耗粉塵有可能混入食品的場合，請勿使用。用于食品之外的場合，如果脫落碎片或磨

耗粉塵會造成問題，請設置防護或在選型時咨詢本公司。另外，鎳鎘涂層雖不受食品衛生法，勞動安全法限制，但滑動部會發生脫

落現象。敬請注意。

· 請勿在醫藥品，水中或清洗，脫脂的環境下使用。

· 潤滑油有可能因使用條件原因發生飛散現象。

型號表示


C直鏈板

（1）鏈條尺寸：節距P=25.4mm

（2）S代表小滾子，R代表大滾子

（3）鏈條規格:　SS = SS規格, AS = AS規格, NS = NS規格, LSC = LSC規格, LSK = LSK規格

（4）附件安裝間隔

（5）附件的形式

訂購方法

如需訂購，請致電我司，或者在公司網頁上點擊咨詢客服，以便給到您最合適的選擇。

鏈條本體尺寸

隆德鏈號	ANSI鏈號	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度		過渡鏈節的銷軸長度 L	鏈板		極限拉伸載荷Q	約重	組件的鏈節數	可使用的溫度范圍
		節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度			鏈板
		P	R1	W	D	L1	L2		厚度	寬 H
		P	R1	W	D	L1	L2		T	寬 H
		mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/kgf	kg/m	LJ	℃
LDC2040S-SS	C2040	25.40	7.92	7.95	3.97	8.25	9.95	18.6	1.5	12.0	0.44/45	0.51	120	-20℃-400℃
LDC2050S-SS	C2050	31.75	10.16	9.53	5.09	10.3	12.0	23.9	2.0	15.0	0.69/70	0.84	96	-20℃-400℃
LDC2060S-SS	C2060	38.10	11.91	12.7	5.96	14.55	16.55	32.8	3.2	17.2	1.03/105	1.51	80	-20℃-400℃
LDC2080S-SS	C2080	50.80	15.88	15.88	7.94	18.3	20.9	42.1	4.0	23.0	1.77/180	2.41	60	-20℃-400℃
LDC2100S-SS	C2100	63.50	19.05	19.05	9.54	22.3	24.9	50	4.8	28.6	2.55/260	3.66	48	-20℃-400℃
LDC2120S-SS	C2120	76.20	22.23	25.4	11.11	28.05	31.75	63.5	5.6	34.4	3.82/390	5.37	40	-20℃-400℃
LDC2160S-SS	C2160	101.60	28.58	31.75	14.29	35.7	41.1	81.3	7.2	48.2	6.37/650	9.84	30	-20℃-400℃
LDC2040R-SS	C2042	25.40	15.88	7.95	3.97	8.25	9.95	18.6	1.5	12.0	0.44/45	0.87	120	-20℃-400℃
LDC2050R-SS	C2052	31.75	19.05	9.53	5.09	10.3	12	23.9	2.0	15.0	0.69/70	1.30	96	-20℃-400℃
LDC2060R-SS	C2062	38.10	22.23	12.7	5.96	14.55	16.55	32.8	3.2	17.2	1.03/105	2.19	80	-20℃-400℃
LDC2080R-SS	C2082	50.80	28.58	15.88	7.94	18.3	20.9	42.1	4.0	23.0	1.77/180	3.52	60	-20℃-400℃
LDC2100R-SS	C2102	63.50	39.69	19.05	9.54	22.3	24.9	50	4.8	28.6	2.55/260	5.92	48	-20℃-400℃
LDC2120R-SS	C2122	76.20	44.45	25.4	11.11	28.05	31.75	63.5	5.6	34.4	3.82/390	8.42	40	-20℃-400℃
LDC2160R-SS	C2162	101.60	57.15	31.75	14.29	35.7	41.1	81.3	7.2	48.2	6.37/650	14.58	30	-20℃-400℃

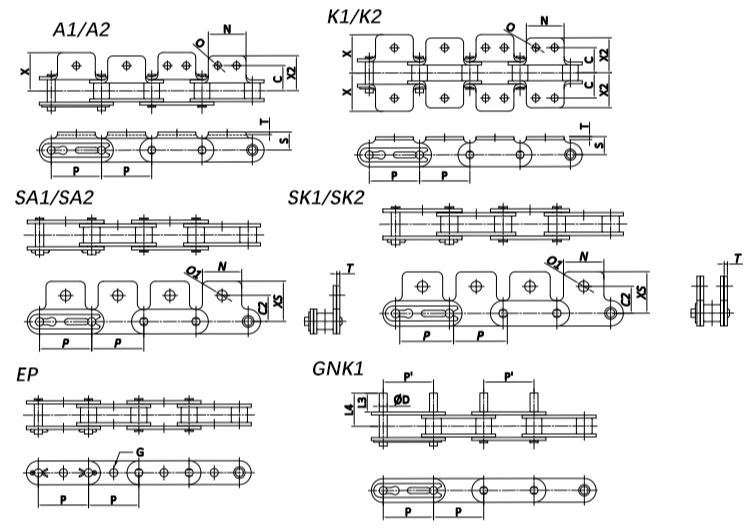

附件種類

附件種類(點擊查看單獨條目)	A	K	SA
附件種類(點擊查看單獨條目)	SK	GNK1	EP

隆德鏈號	C	C1	C2	K	N	O	O1	S	X	X2	XS	D	L3	L4	G	一個附件的附加重量/kg


																A/SA	K/SK	EP
																附件	附件	附件
LDC2040S-SS	12.7	11.1	13.6	9.5	19.1	3.6	5.2	9.1	19.3	17.6	19.8	3.97	9.5	16.75	4.1	0.003	0.006	0.001
LDC2050S-SS	15.9	14.3	15.9	11.9	23.8	5.2	6.8	11.1	24.2	22	24.6	5.09	11.9	21.0	5.1	0.006	0.012	0.002
LDC2060S-SS	21.45	17.5	19.1	14.3	28.6	5.2	8.7	14.7	31.5	28.2	30.6	5.96	14.3	27.45	6.1	0.017	0.034	0.003
LDC2080S-SS	27.8	22.2	25.4	19.1	38.1	6.8	10.3	19.1	40.7	36.6	40.5	7.94	19.1	35.5	8.1	0.032	0.064	0.007
LDC2100S-SS	33.35	28.6	31.8	23.8	47.6	8.7	14.3	23.4	50.8	45.3	50.4	9.54	23.8	43.9	10.1	0.063	0.126	0.012
LDC2120S-SS	39.7	33.3	37.3	28.6	57.2	14	16	27.8	61.8	55.2	59.9	-	-	-	-	0.107	0.214	-
LDC2160S-SS	52.4	44.5	50.8	38.1	76.2	18	22	36.5	80.35	71.65	78.6	-	-	-	-	0.227	0.454	-
LDC2040R-SS	12.7	11.1	13.6	9.5	19.1	3.6	5.2	9.1	19.3	17.6	19.8	3.97	9.5	16.75	4.1	0.003	0.006	0.001
LDC2050R-SS	15.9	14.3	15.9	11.9	23.8	5.2	6.8	11.1	24.2	22	24.6	5.09	11.9	21.0	5.1	0.006	0.012	0.002
LDC2060R-SS	21.45	17.5	19.1	14.3	28.6	5.2	8.7	14.7	31.5	28.2	30.6	5.96	14.3	27.45	6.1	0.017	0.034	0.003
LDC2080R-SS	27.8	22.2	25.4	19.1	38.1	6.8	10.3	19.1	40.7	36.6	40.5	7.94	19.1	35.5	8.1	0.032	0.064	0.007
LDC2100R-SS	33.35	28.6	31.8	23.8	47.6	8.7	14.3	23.4	50.8	45.3	50.4	9.54	23.8	43.9	10.1	0.063	0.126	0.012
LDC2120R-SS	39.7	33.3	37.3	28.6	57.2	14	16	27.8	61.8	55.2	59.9	-	-	-	-	0.107	0.214	-
LDC2160R-SS	52.4	44.5	50.8	38.1	76.2	18	22	36.5	80.35	71.65	78.6	-	-	-	-	0.227	0.454	-

* 1.銷軸型式為鉚釘型。

2.連接鏈節是兩面鉚接。

3.過渡鏈節的銷軸形式是兩端開口銷。

4.交貨之前未進行涂油。如果在水中或潮濕環境以外使用時，在使用之前請涂油。如果不加油直接使用，鏈條就會有彎曲不良的可能性。最大容許張力為在已加油環境(包括水潤滑)下的數值。
