滾子鏈條結構大解密——鏈條各零件的配合
日期：2025-07-26 09:35:39
滾子鏈條的基本構造包括鏈板、銷子、套筒、滾子、內鏈節、外鏈節，多列鏈條則還有中間鏈板，那么這么多零件，它們都是如何配合的呢？今天就讓我們（以RS60滾子鏈為例）來了解一下吧。

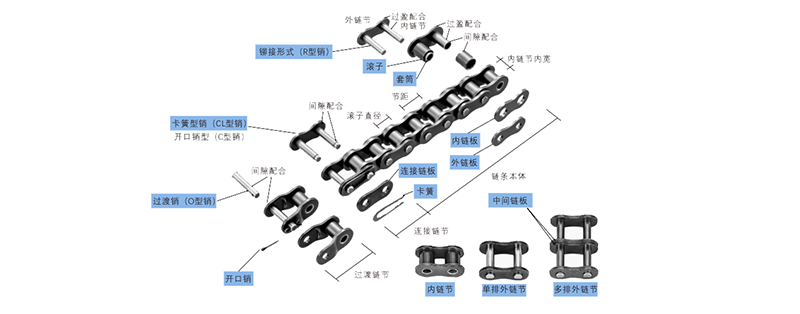

上圖便是滾子鏈的基本結構圖，可以看到，無論是采用鉚接時還是卡簧銷固定，外鏈節與內鏈節間采用過盈配合，套筒與鏈板間采用的也一樣是過盈配合，而套筒與滾子間則采取的是間隙配合，這是為什么呢？
在這之前，我們需要先了解什么是過盈配合，什么是間隙配合。
*過盈配合，即裝配軸與孔時，總是使其保持緊密狀態的配合，孔的公差帶完全低于軸（銷或套筒）的公差帶。
*間隙配合，即裝配軸與孔時，總是使其留有間隙的配合，孔的公差帶完全高于軸（銷或套筒）的公差帶。
由于在運行的過程中，滾子鏈條的滾子需要轉動，而套筒、銷軸、鏈板則要求在承受較大載荷的情況下也不發生變化，因此也只有滾子與套筒的配合采用間隙配合。
