扭矩過載保護器 TGE系列
特點 |
◎ 扭矩調整簡單
調合螺栓高度即可簡單調整扭矩。
◎ 安裝鏈輪，帶輪后的震擺小。
TGE系列使用軸承。由于此部分內裝中心板，具有震擺比TGB系列小的特長。
◎ 自動復位
過載原因清除后，僅回轉驅動側即可自動再次嚙合。
◎ 一處嚙合類型
扭矩傳動元素的滾珠和溝槽的配列為僅在一處嚙合的獨特組合。

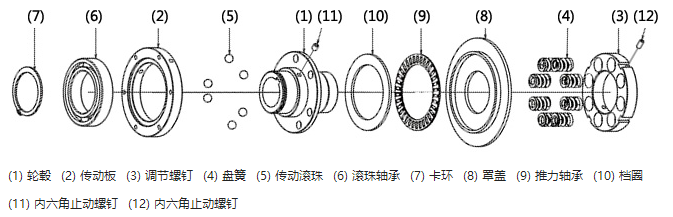

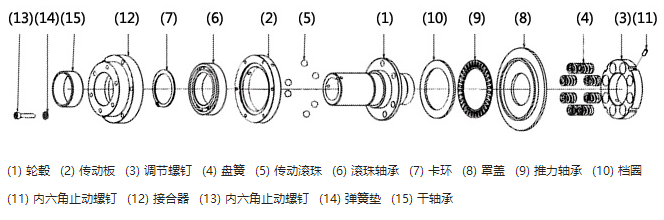

構造 |

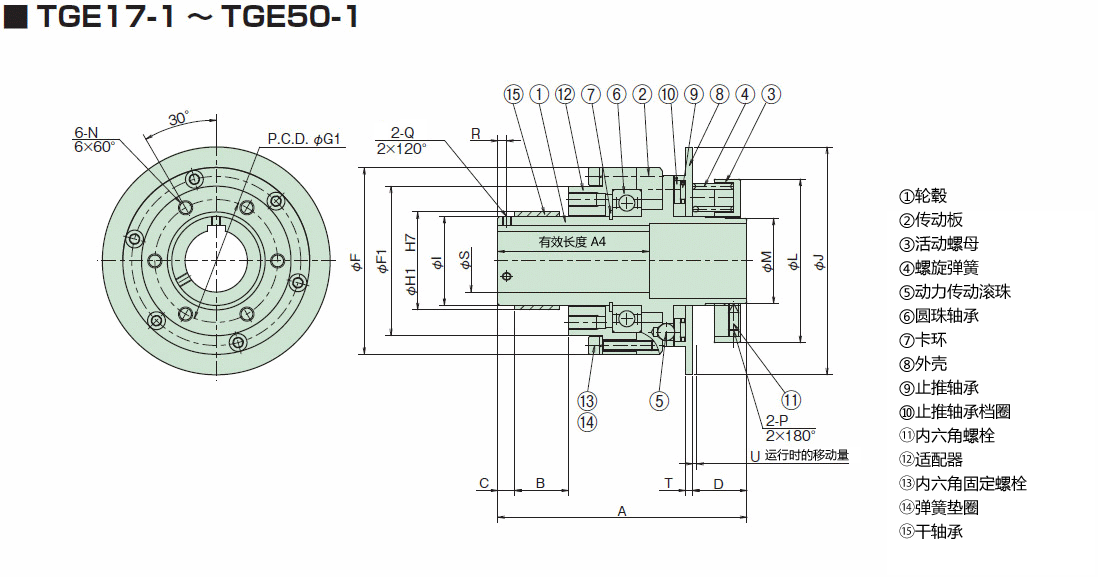

TGE17-1~50-1(1)

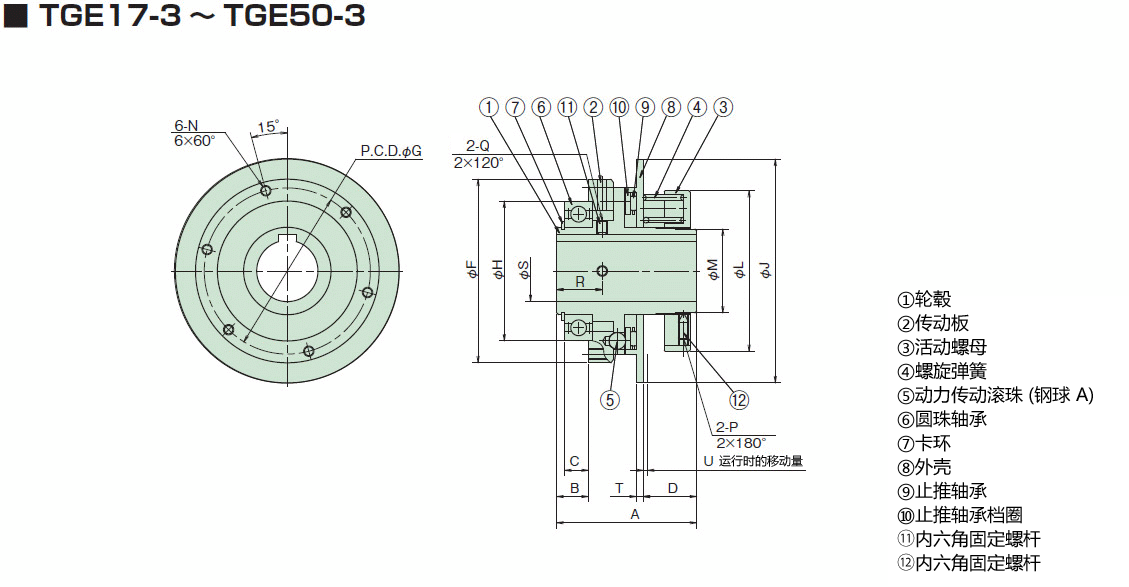

TGE17-3~50-3(3)
動作原理 |

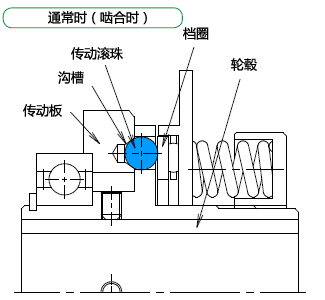

◎ 通常時（嚙合時）
TGE系列的動力由輪轂進入，通過傳動滾珠傳導至輸出側的傳動板。（或逆向傳導）
傳動板上可使用螺栓直接安裝鏈輪或同步帶輪使用。
輪轂的法蘭盤部設有數個放入傳動滾珠的孔，傳動滾珠配置于此孔內。輸出側的傳動板內設有容納傳動滾珠的溝槽，盤簧介由推力軸承檔盤對傳動滾珠施壓，使其傳導動力。
◎ 過載時（空轉時）
發生過載時，傳動滾珠將檔圈推至盤簧側，在回轉的同時從傳動板的溝槽跳出，中斷動力傳導。
此時，由于罩蓋移動至盤簧側，TC傳感器等檢測出此移動量，發生過載后，即可簡單自動停止驅動源。
◎ 復位方法
發生負載后，重新起動即可自動在一回轉以內復位。
TGE系列在起動后如持續回轉將連續復位。因此在發生過載后，TG傳感器等檢出過載，請立刻停止驅動源。
型號表示 |
◎ 彈簧強度：
L: 弱
M: 中
H: 強
◎ 固定螺釘位置 (從調節螺母?jìng)?cè)看的位置)
