1. 構造圖

鏈條的是三個基本尺寸：以節距、滾子直徑、內節內寬為3個基本尺寸，如果這三個尺寸均相同，則鏈條*鏈輪具有兼容性。

※說明：

*間隙配合：軸和孔裝配時，有間隙（包括最小間隙等于零）的配合。此時，孔的公差帶在軸（銷軸或套筒）的公差帶之上。

*過盈配合：軸和孔裝配時，有過盈（包括最小過盈等于零）的配合。此時，孔的公差帶在軸（銷軸或套筒）的公差帶之下。

2.構成零部件

◎ 可對應廣泛的輸送機長度、輸送方向、使用環境、用途。

◎ 全長精度高，適用于較長距離、低速輸送，且輸送不易打滑。

   ◎ 同時適用于ISO1275，ANSI B29.100和JIS B1803標準。且符合上述標準的雙倍節距鏈輪都可配套使用。

   ◎ 隆德雙倍節距鏈除了可以安裝標準附件，還可以根據客戶的實際情況定制滿足特殊需求的附件。產品種類多，質量可靠。

 ◎ 附件是為了將夾具安裝在鏈條上的零部件，可根據客戶要求設定安裝間隔。

 ◎ 附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

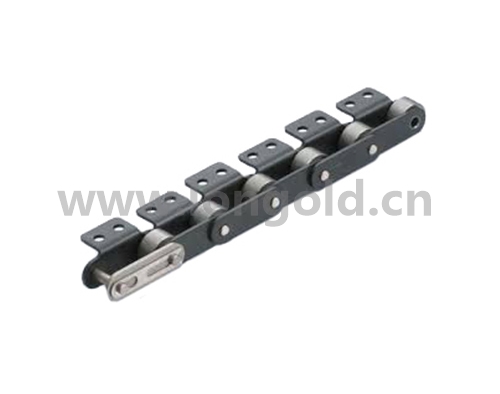

 A附件                                                            SA附件                                                          WA附件

 在鏈條單側上帶有螺孔的附件形式。A1:               在鏈條單側帶有螺孔垂直附件形式。SA1                在鏈條單側帶有就一定寬度的帶螺孔附件

 一個孔，A2：兩個孔(RS型僅有一個孔)                ：一個孔，SA2：兩個孔                                     形式。WA: 一個孔、WA: 兩個孔

 [圖片: 每一個鏈節帶A1附件]                              [圖片:每一個鏈節帶SA2附件]                               [圖片: 每?jī)蓚€(gè)鏈節帶WA1附件]

 K附件                                                            SK附件                                                           WK附件

在鏈條兩側帶有螺孔附件的形式。K1:一                在附件兩側帶有螺孔垂直附件形式。SK1:               在鏈條的兩側帶有就一定寬度的帶螺孔附

個孔、K2:兩個孔(RS型僅有一個孔)                      一個孔、SK2:兩個孔(RS型僅有一個孔)                  件形式。WK1:一個孔、WK2:兩個孔

[圖片：每一個鏈節帶K1附件]                             [圖片：每一個鏈節帶SK2附件]                             [圖片：每?jī)蓚€(gè)鏈節帶WK1附件]

AA附件                                                           KK附件                                                          EP附件

在鏈條單側上下面都帶有螺孔附件的形式。           在鏈條兩側上下面都帶有螺孔附件的形式。             鏈條單側銷軸的延長形式。

AA1:一個孔、AA2:兩個孔(RS型僅有一個孔)          KK1:一個孔，KK2:兩個孔(RS型僅有一個孔)            [圖片：每一個鏈節帶EP附件]

[圖片：每一個鏈節帶AA1附件]                           [圖片：每一個鏈節帶KK1附件]

GNK附件

兩側的鏈板上開孔的鏈條。（雙倍節距鏈

僅限于S型滾子鏈）

[圖片：每一個鏈節帶GNK1附件]

注：WA、WK附件不能安裝在每個鏈節。

 特殊附件

 可按照客戶的要求，定制特殊的附件，詳情請咨詢敝公司。

鏈條本體

1.連接鏈節以外的銷軸形式，無論有無附件都為鉚合型。

2.帶附件鏈條圖樣雖然都為S滾子型，但R滾子型附件尺寸也與S滾子型相同。此外，上圖表示在每鏈節上都安裝有附件的情況。

3.鏈輪齒數為30齒以上時，可使用A系列鏈輪。此情況以外，必須用雙倍節距鏈輪。

附件種類
