多節帶雙側直立板附件雙倍節距鏈

在雙倍節距鏈條兩側帶有帶螺孔的直立翼板的附件形式。SK1：一個孔、SK2：兩個孔。根據客戶需求定制不同節數帶附件的情況，例如1節帶附件，2節帶附件，3節帶附件，......, 10節帶附件，.......，等。詳情請咨詢敝司。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

型號表示


鏈條本體尺寸


隆德鏈號	ANSI 鏈號	節距	滾子直徑		內節 內寬	銷軸直徑	銷軸長度			鏈板		極限拉伸載荷	約重	可使用的溫度范圍
		P	R (S滾子)	R (R滾子)	W	D	L1	L2	L1+L2	T	H	Q
		P	R (S滾子)	R (R滾子)	W	D	L1	L2	L1+L2	T	H	Q
		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/kgf	kg/m	℃
LDC2040S	C2040	25.40	7.92	-	7.95	3.97	8.25	9.95	18.2	1.5	12.0	2.65/270	0.51	-10℃-150℃
LDC2050S	C2050	31.75	10.16	-	9.53	5.09	10.3	12.0	22.6	2.0	15.0	4.31/440	0.84	-10℃-150℃
LDC2060S	C2060H	38.10	11.91	-	12.70	5.96	14.55	16.55	31.5	3.2	17.2	6.28/640	1.51	-10℃-150℃
LDC2080S	C2080H	50.80	15.88	-	15.88	7.94	18.3	20.9	39.9	4.0	23.0	10.7/1090	2.41	-10℃-150℃
LDC2100S	C2100H	63.50	19.05	-	19.05	9.54	21.8	24.5	47.5	4.8	28.6	17.1/1740	3.54	-10℃-150℃
LDC2120S	C2120H	76.20	22.23	-	25.4	11.11	26.95	30.55	59.0	5.6	34.4	23.9/2440	5.08	-10℃-150℃
LDC2160S	C2160H	101.60	28.58	-	31.75	14.29	33.95	38.45	74.1	7.2	48.2	40.9/4170	8.96	-10℃-150℃
LDC2040R	C2042	25.40	-	15.88	7.95	3.97	8.25	9.95	18.2	1.5	12.0	2.65/270	0.87	-10℃-150℃
LDC2050R	C2052	31.75	-	19.05	9.53	5.09	10.3	12.0	22.6	2.0	15.0	4.31/440	1.30	-10℃-150℃
LDC2060R	C2062H	38.10	-	22.23	12.70	5.96	14.55	16.55	31.5	3.2	17.2	6.28/640	2.19	-10℃-150℃
LDC2080R	C2082H	50.80	-	28.58	15.88	7.94	18.3	20.9	39.9	4.0	23.0	10.7/1090	3.52	-10℃-150℃
LDC2100R	C2102H	63.50	-	39.69	19.05	9.54	21.8	24.5	47.5	4.8	28.6	17.1/1740	5.80	-10℃-150℃
LDC2120R	C2122H	76.20	-	44.45	25.4	11.11	26.95	30.55	59.0	5.6	34.4	23.9/2440	8.13	-10℃-150℃
LDC2160R	C2162H	101.60	-	57.15	31.75	14.29	33.95	38.45	74.1	7.2	48.2	40.9/4170	13.7	-10℃-150℃

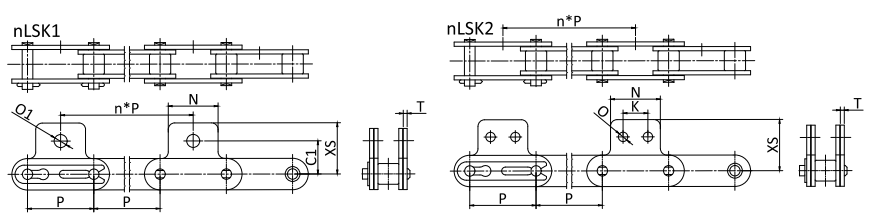

nLSK1、nLSK2附件尺寸

隆德鏈號	C1	C2	K	N	O	O1	XS	一個附件的附加重量
隆德鏈號	mm	mm	mm	mm	mm	mm	mm	kg
LDC2040S-nLSK1	11.1	-	-	19.1	-	5.2	19.8	0.006
LDC2050S-nLSK1	14.3	-	-	23.8	-	6.8	24.6	0.012
LDC2060S-nLSK1	17.5	-	-	28.6	-	8.7	30.6	0.034
LDC2080S-nLSK1	22.2	-	-	38.1	-	10.3	40.5	0.064
LDC2100S-nLSK1	28.6	-	-	47.6	-	14.3	50.4	0.12
LDC2120S-nLSK1	33.3	-	-	57.2	-	16.0	59.9	0.20
LDC2160S-nLSK1	44.5	-	-	76.2	-	22.0	78.6	0.40
LDC2040R-nLSK1	11.1	-	-	19.1	-	5.2	19.8	0.006
LDC2050R-nLSK1	14.3	-	-	23.8	-	6.8	24.6	0.012
LDC2060R-nLSK1	17.5	-	-	28.6	-	8.7	30.6	0.034
LDC2080R-nLSK1	22.2	-	-	38.1	-	10.3	40.5	0.064
LDC2100R-nLSK1	28.6	-	-	47.6	-	14.3	50.4	0.12
LDC2120R-nLSK1	33.3	-	-	57.2	-	16.0	59.9	0.20
LDC2160R-nLSK1	44.5	-	-	76.2	-	22.0	78.6	0.40
LDC2040S-nLSK2	-	13.6	9.5	19.1	3.6	-	19.8	0.006
LDC2050S-nLSK2	-	15.9	11.9	23.8	5.2	-	24.6	0.012
LDC2060S-nLSK2	-	19.1	14.3	28.6	5.2	-	30.6	0.034
LDC2080S-nLSK2	-	25.4	19.1	38.1	6.8	-	40.5	0.064
LDC2100S-nLSK2	-	31.8	23.8	47.6	8.7	-	50.4	0.12
LDC2120S-nLSK2	-	37.3	28.6	57.2	14	-	59.9	0.20
LDC2160S-nLSK2	-	50.8	38.1	76.2	18	-	78.6	0.40
LDC2040R-nLSK2	-	13.6	9.5	19.1	3.6	-	19.8	0.006
LDC2050R-nLSK2	-	15.9	11.9	23.8	5.2	-	24.6	0.012
LDC2060R-nLSK2	-	19.1	14.3	28.6	5.2	-	30.6	0.034
LDC2080R-nLSK2	-	25.4	19.1	38.1	6.8	-	40.5	0.064
LDC2100R-nLSK2	-	31.8	23.8	47.6	8.7	-	50.4	0.12
LDC2120R-nLSK2	-	37.3	28.6	57.2	14.0	-	59.9	0.20
LDC2160R-nLSK2	-	50.8	38.1	76.2	18.0	-	78.6	0.40

注：上表中n≥3，且為整數，為鏈條附件安裝的間隔，我們可根據客戶的需求定制不同附件安裝間隔的鏈條。
