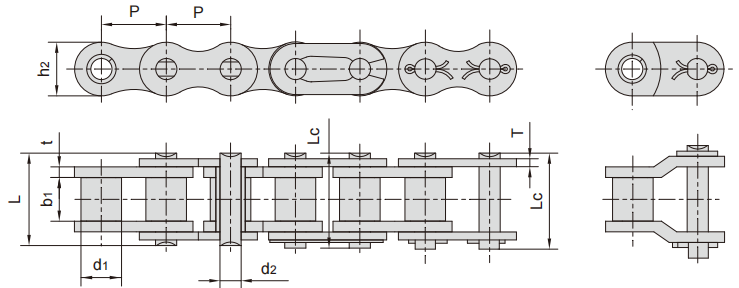

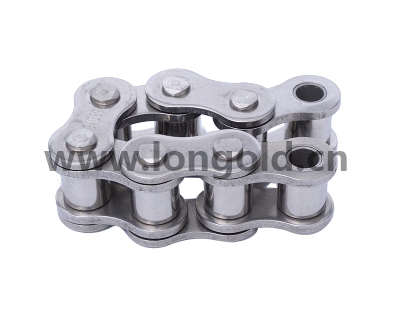

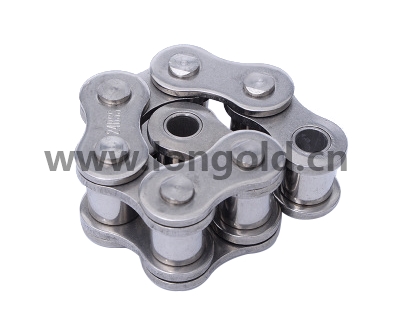

1. 構造圖

◎ 鏈板：鏈板承受在傳動中鏈條產生的張力。雖然張力通常是反復負荷，但有時也伴隨沖擊。所以鏈板 不僅要求靜態抗拉強度高，疲勞強度和沖擊強度也要高，而且動態時還必須具有好的韌性。

◎ 銷子：銷子插入鏈板承受剪切作用力和彎曲作用力的同時，滾子鏈發生彎曲并與鏈輪嚙合時，銷子與套筒一起構成軸承部位的零件。因此，除了抗剪強度、抗彎強度、韌性外，還必須具有耐磨損性。

◎ 套筒：套筒通過各零部件承受復雜的作用力，特別是在與鏈輪嚙合時，會通過滾子承受反復沖擊載荷，所以必須具有大的疲勞強度和沖擊強度。而且，與銷子一起作為軸承部件，所以也要求具備相當的耐磨損性。

◎ 滾子：滾子在滾子鏈咬入鏈輪時，因為與齒面接觸，所以會承受反復沖擊載荷。另外，在嚙合后，與齒的嚙合平衡位置會因為張力的大小而變化，所以在被齒和套筒夾住的同時移動齒面會承受壓縮負荷和摩擦力。因此，滾子必須具有好的沖擊疲勞強度、耐壓縮強度、耐磨損性。

◎ 內鏈節：2個套筒被壓入2塊內鏈板中，為了使滾子鏈能夠在套筒的外側旋轉而被嵌入安裝。單排和多排鏈條的內鏈節一樣。

◎ 外鏈節和中間鏈板：外鏈節是2根銷子被壓入到2塊外鏈板中。多排滾子鏈時，在外鏈節上添加中間鏈板。

 *1. 三項基本尺寸：節距/滾子直徑、內鏈節內寬被稱為滾子鏈的三項基本尺寸。如果該三項尺寸相同時，滾子鏈和鏈輪具有尺寸上的互換性。

        2. ▲警惕：卡簧、開口銷、彈簧銷是用來防止連接鏈板脫落的，是保持鏈條本來強度的重要零部件。絕對不能忘記安裝！

        3. 間隙配合：裝配軸與孔時，總是使其留有間隙的配合。孔的公差為正公差。

        4. 過盈配合：裝配軸與孔時，總是使其保持緊密狀態的配合。孔的公差為負公差。

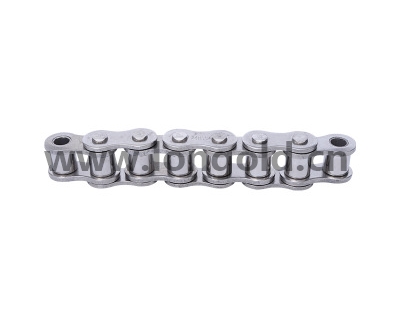

 ◎ 較小零部件可用小節距鏈條輸送，適用于短距離（一般10m以下）的輸送。

 ◎ 使高速輸送變得更加順暢。
 ◎ 可高速、順暢、靜音地輸送。

 ◎ 附件是為了將夾具安裝在鏈條上的零部件，可根據客戶要求設定安裝間隔。

 ◎ 附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

 A附件                                                            SA附件                                                          WA附件

 在鏈條單側上帶有螺孔的附件形式。A1:               在鏈條單側帶有螺孔垂直附件形式。SA1                在鏈條單側帶有就一定寬度的帶螺孔附件

 一個孔，A2：兩個孔(RS型僅有一個孔)                ：一個孔，SA2：兩個孔                                     形式。WA: 一個孔、WA: 兩個孔

 [圖片: 每一個鏈節帶A1附件]                              [圖片:每一個鏈節帶SA2附件]                               [圖片: 每兩個鏈節帶WA1附件]

 K附件                                                            SK附件                                                           WK附件

在鏈條兩側帶有螺孔附件的形式。K1:一                在附件兩側帶有螺孔垂直附件形式。SK1:               在鏈條的兩側帶有就一定寬度的帶螺孔附

個孔、K2:兩個孔(RS型僅有一個孔)                      一個孔、SK2:兩個孔(RS型僅有一個孔)                  件形式。WK1:一個孔、WK2:兩個孔

[圖片：每一個鏈節帶K1附件]                             [圖片：每一個鏈節帶SK2附件]                             [圖片：每兩個鏈節帶WK1附件]

AA附件                                                           KK附件

在鏈條單側上下面都帶有螺孔附件的形式。           在鏈條兩側上下面都帶有螺孔附件的形式。

AA1:一個孔、AA2:兩個孔(RS型僅有一個孔)          KK1:一個孔，KK2:兩個孔(RS型僅有一個孔)

[圖片：每一個鏈節帶AA1附件]                           [圖片：每一個鏈節帶KK1附件]

注：WA、WK附件不能安裝在每個鏈節。

 特殊附件

 可按照客戶的要求，定制特殊的附件，詳情請咨詢敝公司。

 ◎ 標準包裝訂購

  LD短節矩輸送鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

 ◎ 按所需長度訂購

  可按照您指定的鏈條長度交貨。先將您所需的鏈條長度換算成鏈條的鏈節數量，再訂購。

 例  訂購1,000mm(包含連接鏈節) LD16B-1時

       1000mm/25.4mm（LD16B鏈條節距）=39.3鏈節= LD16B-1   39L  + LD16B-1   1個鏈扣

                                                                                        ※鏈條全長為1,016mm

*直鏈板

附件種類
