雙倍節距輸送鏈（ISO標準）

帶附件特殊雙倍節距鏈?zhǔn)前褲L子鏈基礎標準GB/T1243-1997《傳動用短節距精密滾子鏈》中所規定的鏈條尺寸，在所有零件的尺寸均保持不變的情況下，只將鏈板孔距增大一倍，從而使鏈條的節距也增大一倍。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

與短節距精密滾子鏈的區別

◎ 鏈條執行ISO606標準。

◎ 鏈板孔距增大一倍，且為直邊結構。

◎ 滾子有小滾子與大滾子兩種結構。

◎ 可配置多種附件。

特點

◎ 由于雙節距輸送鏈只是將短節距精密滾子鏈的節距延長一倍，因此，它的最大特點就是在相同長度內、相同的抗拉載荷下，鏈條的自身重量減輕了。

◎ 由于鏈條的鉸鏈減少一半，不僅減輕了重量，同時降低了磨損伸長量。此外，由于它的銷軸、套筒、滾子都與GB/T1243-1997《傳動用短節距精密滾子鏈》標準中的尺寸相同，這些零件與相同規格的精密滾子鏈零件通用，因此比較容易實現大批量生產，所以在輸送行業中應用相當廣泛。

◎ 雙節距輸送鏈中大滾子與小滾子兩種型式選用的一般原則是：當輸送物品較重、運行要求平穩、輸送距離較長時采用大滾子結構；反之，物品較輕，輸送距離較短或是垂直輸送時，可選小滾子結構。

◎ 幾乎能輸送所有形狀的輸送物。

◎ 可對應廣泛的輸送機長度、輸送方向、使用環境、用途。

◎ 不打滑的正確輸送。

◎ 具有耐久性大、高率的特點。

◎ 適用于較長距離、低速輸送。

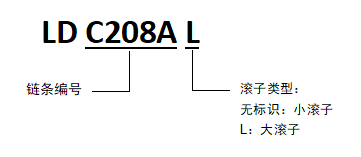

型號表示·附件類型


特殊附件

可按照客戶的要求，定制特殊的附件，詳情請咨詢敝公司。

附件種類

(點擊查看單獨條目)

A1/A2

K1/K2

SA1/SA2

SK1/SK2

WA1/WA2

WK1/WK2

AA1/AA2

KK1/KK2

SAA1/SAA2

SKK1/SKK2

標準GNK1

特殊GNK1

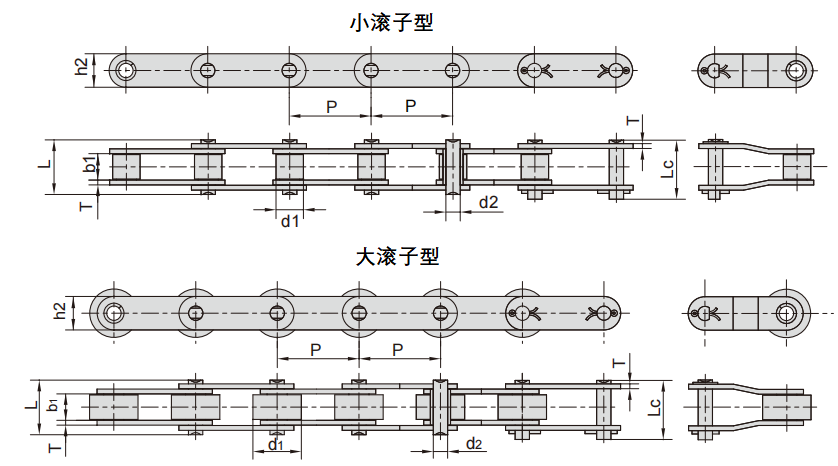

帶附件特殊雙倍節距鏈尺寸


A系列

隆德鏈號	ANSI 鏈號	節距	滾子直徑	內節 內寬	銷軸直徑	銷軸長度		內鏈板高度	鏈板厚度	極限拉伸載荷	平均拉伸載荷	每米長重
		P	d1max.	b1min.	d2max.	Lmax.	Lcmax.	h2max.	Tmax.	Qmin.	Qo	q
		mm	mm	mm	mm	mm	mm	mm	mm	kN/LB	kN	kg/m
LDC208A	C2040	25.40	7.95	7.85	3.96	16.6	17.8	12.0	1.5	14.1/3205	16.7	0.5
LDC208AL	C2042		15.88									0.84
LDC208AH	C2040H	25.40	7.95	7.85	3.96	18.8	19.9	12.0	2.03	14.1/3205	17.2	0.65
LDC210A	C2050	31.75	10.16	9.4	5.08	20.7	22.2	15.0	2.03	22.2/5045	28.1	1.78
LDC210AL	C2052		19.05									1.27
LDC212A	C2060	38.10	11.91	12.57	5.94	25.9	27.7	18.0	2.42	31.8/7227	36.8	1.1
LDC212AL	C2062		22.23									2.61
LDC212AH	C2060H	38.10	11.91	12.57	5.94	29.2	31.6	18.0	3.25	31.8/7227	41.6	1.44
LDC212AHL	C2062H		22.23									2.07
LDC216A	C2080	50.80	15.88	15.75	7.92	32.7	36.5	24.0	3.25	56.7/12886	65.7	2.08
LDC216AL	C2082		28.58									3.12
LDC216AH	C2080H	50.80	15.88	15.75	7.92	36.2	39.4	24.0	4.0	56.7/12886	70.0	2.54
LDC216AHL	C2082H		28.58									3.58
LDC220A	C2100	63.50	19.05	18.9	9.53	40.4	44.7	30.0	4.0	88.5/201.14	102.6	3.01
LDC220AL	C2102		39.67									4.83
LDC220AH	C2100H	63.50	19.05	18.9	9.53	43.6	46.9	30.0	4.8	88.5/20114	112.4	3.56
LDC220AHL	C2102H		39.67									5.38
LDC224A	C2120	76.20	22.23	25.22	11.1	50.3	54.3	35.7	4.8	127.0/28864	147.3	4.66
LDC224AL	C2122		44.45									7.66
LDC224AH	C2120H	76.20	22.23	25.22	11.1	53.5	57.5	35.7	5.6	127.0/28864	160.9	5.26
LDC224AHL	C2122H		44.45									8.26
LDC232A	C2160	101.60	28.58	31.75	14.27	64.8	69.6	47.8	6.4	226.8/51545	278.9	8.15
LDC232AL	C2162		57.15									13.0
LDC232AH	C2160H	101.60	28.58	31.75	14.27	68.2	73	47.8	7.2	226.8/51545	285.8	9.06
LDC232AHL	C2162H		57.15									13.84

B系列

隆德鏈號	節距	滾子直徑	內節 內寬	銷軸直徑	銷軸長度		內鏈板高度	鏈板厚度	極限拉伸載荷	平均拉伸載荷	每米長重
	P	d1max.	b1min.	d2max.	Lmax.	Lcmax.	h2max.	Tmax.	Qmin.	Qo	q
	mm	mm	mm	mm	mm	mm	mm	mm	kN/LB	kN	kg/m
LDC208B	25.40	8.51	7.75	34.45	16.7	18.2	11.8	1.6	18.0/4091	19.4	0.55
LDC208BL		15.88									0.80
LDC210B	31.75	10.16	9.65	5.08	19.5	20.9	14.7	1.70	22.4/5036	24.6	0.75
LDC210BL		19.05									1.21
LDC212B	38.10	12.07	11.68	5.72	22.5	24.2	16.0	1.85	29.0/6519	31.9	0.90
LDC212BL		22.23									1.55
LDC216B	50.80	15.88	17.02	8.28	36.1	39.1	21.0	4.15/3.1	60.0/13489	66.0	2.14
LDC216BL		28.58									3.27
LDC220B	63.50	19.05	19.56	10.19	41.3	45.0	26.4	4.5/3.5	95.0/21357	104.5	2.93
LDC220BL		39.67									5.01
LDC224B	76.20	25.40	25.40	14.63	53.4	57.8	33.2	6.0/4.8	160.0/35969	176.0	5.17
LDC224BL		44.45									7.88
